TRIPROOF LINE
Moderne LED-Industrieleuchte für die schnelle Montage; die Konstruktion der Leuchte ermöglicht den schnellen und einfachen Anschluss an lange Beleuchtungssysteme mit leicht austauschbaren Beleuchtungsmodulen.



Hohe Effizienz bis 158 lm/W
Universelles Design
Perfekt für Shopbeleuchtung
Schnelle und einfache Montage
Einfache Ein-Mann-Montage

Einsatzbereich

Lagerhallen, Lagerhallen, Logistikzentren, Produktionshallen, Supermärkte, Verkehrsstränge

Bereich des Lichtstroms

15100 - 22700 [lm]

Variable Farbtemperatur

4000 [K]

Mechanische Daten

Montage
suspendiert, auf Seilaufhängung (auf Bestellung), an Ketten (auf Bestellung), mithilfe der Halterungen (auf Bestellung)
Farbe der Leuchte
weiß
Umgebungstemperatur [°C]
-40 ... +45
Gehäuse
Aluminium, Stahlblech

Elektrische Daten

Strom
220-240V 50/60Hz
Lichtquelle
ja
Leistung Leuchte [W]
97 - 144
Ausgangsstrom [mA]
430, 650
Leistungsfaktor der Stromversorgung [λ]
0.97
Ausrüstung
DALI, ED
Leuchtmittel
LED
Maximale Anzahl der Leuchten im Stromkreis mit einer 10A-Sicherung (B)
5 - 7
Maximale Anzahl der Leuchten im Stromkreis mit einer 16A-Sicherung (B)
8 - 11
Maximale Anzahl der Leuchten im Stromkreis mit einer 25A-Sicherung (B)
13 - 18

Optische Daten

Lichtverteilung
elliptisch
Beleuchtungsart
direkt
Optik
Linse
Farbtemperatur [K]
4000
Strahlwinkel
90°x110°
CRI/Ra
80
ULOR / DLOR
0/100
Lichtstrom - Leuchte [lm]
15100 - 22700
Wirksamkeit [lm/W]
156 - 158
SVM
≤0,4
PstLM
≤1
Anzahl der LEDs
234

Allgemeine Angaben

Weitere Hinweise
um jeden Lichtstrang mit Strom zu versorgen, muss ein STARTER KIT bestellt werden; abhängig von der Art der Montage, wählen und bestellen Sie die entsprechende Halterung (Zubehör)
Lebensdauer L70B10
102 000 h
Garantie
5 Jahre

Abmessungen

Abmessungen [mm] LxWxH Nettogewicht [kg]
592x106x79 2.5
892x106x79 3
X

Verfügbare Varianten

Artikelnummer
Ausrüstung
DALI
ED
Lichtstrom - Leuchte [lm]
Leistung Leuchte [W]
Wirksamkeit [lm/W]
Strahlwinkel
60°x110°
90°x110°
Filter löschen
Vergleich Artikelnummer Ausrüstung Strahlwinkel Lichtverteilung IK Leistung Leuchte [W] Lichtstrom - Leuchte [lm] Wirksamkeit [lm/W] Farbtemperatur [K] CRI/Ra Umgebungstemperatur [°C]
080231.3L01.110 DALI 60°x110° elliptisch IK08 97 15200 157 4000 80 -40 ... +45
080231.3L01.120 DALI 90°x110° elliptisch IK08 97 15100 156 4000 80 -40 ... +45
080231.3L02.210 DALI 60°x110° elliptisch IK08 144 22700 158 4000 80 -40 ... +45
080231.3L02.220 DALI 90°x110° elliptisch IK08 144 22500 156 4000 80 -40 ... +45
080231.5L01.110 ED 60°x110° elliptisch IK08 97 15200 157 4000 80 -40 ... +45
080231.5L01.120 ED 90°x110° elliptisch IK08 97 15100 156 4000 80 -40 ... +45
080231.5L02.210 ED 60°x110° elliptisch IK08 144 22700 158 4000 80 -40 ... +45
080231.5L02.220 ED 90°x110° elliptisch IK08 144 22500 156 4000 80 -40 ... +45
Vergleich hervorgehoben
Lichtstrom-Toleranz +/- 10%.
Leistungs-Toleranz +/- 5%.
Lichtstrom, Beleuchtungsstärke und Effizienz wurden nach EN ISO 17025:2005 für die Normenreihe EN13032 und nach LM-79 Norm geprüft.
Aktuelle Produktinformationen und Allgemeine Garantiebedingungen verfügbar auf unserer Website www.luglightfactory.de
Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
Die Parameter im Datenblatt sind für Ta=25°C angegeben.
Farbtemperatur-Toleranz +/- 5%.
Materialien herunterladen
Wählen Sie die für Sie interessanten Materialien aus und laden Sie sie herunter
Zum Herunterladen
Datenblatt
Erklärungen und Bescheinigungen
Photometrie datei
Installationsanleitung
Download markiert
PERSONALISIERUNG - UNSERE EINSTELLUNG NACH IHREM GESCHMACK
Eine Leuchte ist nach dem Journal of Standards eine Einrichtung, die zur Verteilung, Filterung und Umwandlung der Lichtleistung einer oder mehrerer Lichtquellen dient und die sich im Stromnetz befindet
custom
Personalisierung
Maßgeschneidert - Lassen Sie uns gemeinsam ein Projekt entwickeln
Eine Leuchte ist nach dem Journal of Standards eine Einrichtung, die zur Verteilung, Filterung und Umwandlung der Lichtleistung einer oder mehrerer Lichtquellen dient und die sich im Stromnetz befindet
bespoke
Bespoke
Zubehör
080230.0000.300
 verzinkt
080231.0000.300
 weiß
TRIPROOF LINE tragende Schiene 1500
080230.0000.400
 verzinkt
080231.0000.400
 weiß
TRIPROOF LINE tragende Schiene 3000
150110.01583
TRIPROOF LINE Starter‑KIT (Verbinder, Balancer, Stromverbinder)
150110.01591
TRIPROOF LINE DALI-Verkabelung 6m 5x1,5mm2
150110.01592
TRIPROOF LINE DALI-Verkabelung 8m 5x1,5mm2
150110.01593
TRIPROOF LINE DALI-Verkabelung 10m 5x1,5mm2
150110.01594
TRIPROOF LINE DALI-Verkabelung 12m 5x1,5mm2
150110.01595
TRIPROOF LINE DALI-Verkabelung 14m 5x1,5mm2
150110.01596
TRIPROOF LINE DALI-Verkabelung 16m 5x1,5mm2
150110.01597
TRIPROOF LINE DALI-Verkabelung 18m 5x1,5mm2
150110.01584
TRIPROOF LINE ED-Verkabelung 6m 3x1,5mm2
150110.01585
TRIPROOF LINE ED-Verkabelung 8m 3x1,5mm2
150110.01586
TRIPROOF LINE ED-Verkabelung 10m 3x1,5mm2
150110.01587
TRIPROOF LINE ED-Verkabelung 12m 3x1,5mm2
150110.01588
TRIPROOF LINE ED-Verkabelung 14m 3x1,5mm2
150110.01589
TRIPROOF LINE ED-Verkabelung 16m 3x1,5mm2
150110.01590
TRIPROOF LINE ED-Verkabelung 18m 3x1,5mm2
150110.02347

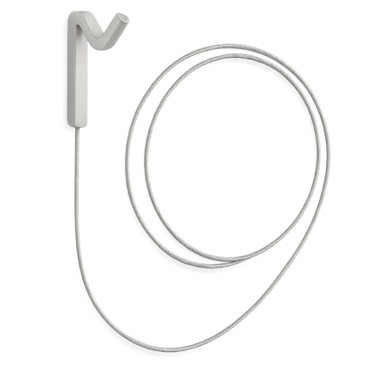

Stahlseil mit Haken 2m
150060.00062
Aufhängung mechanisch MINI
