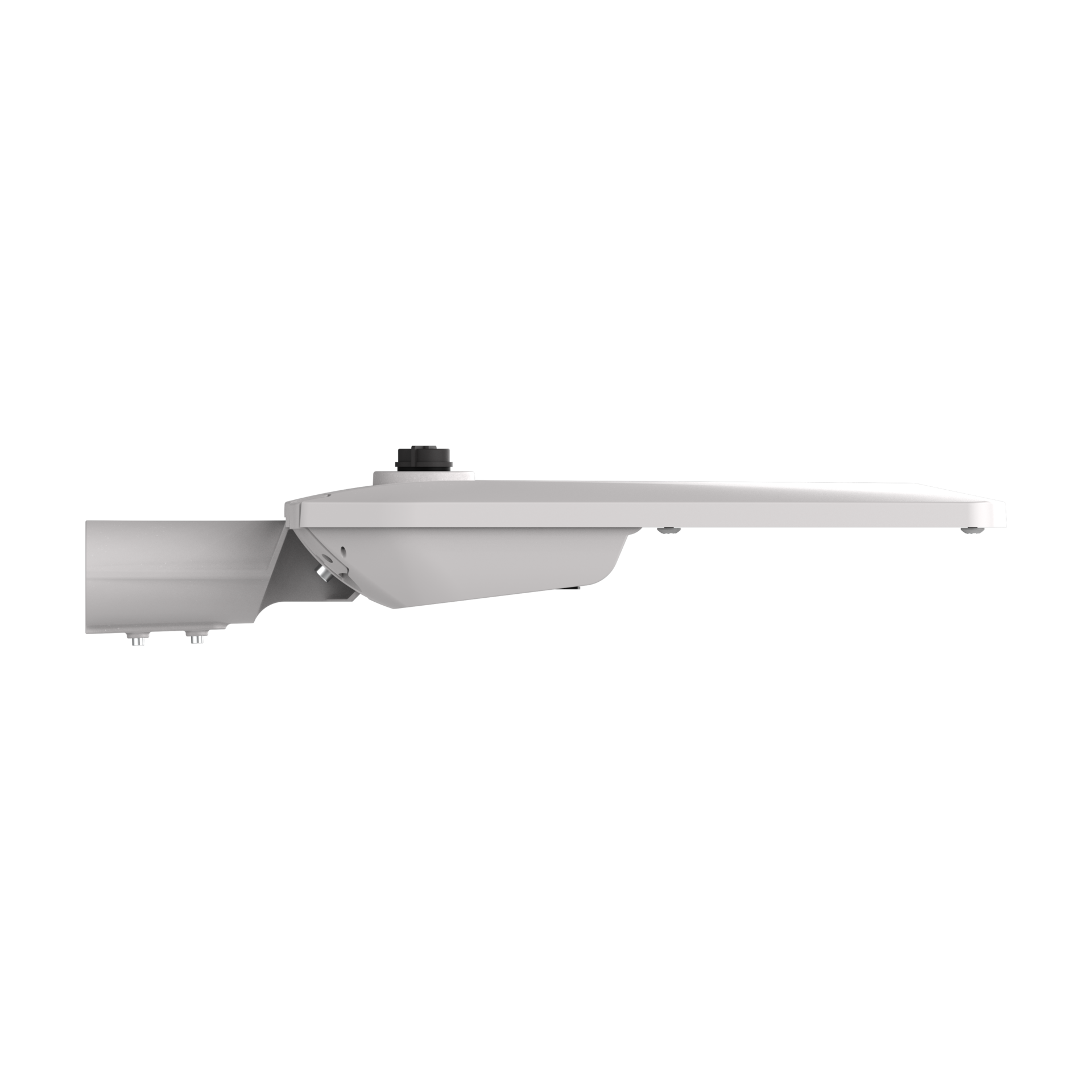

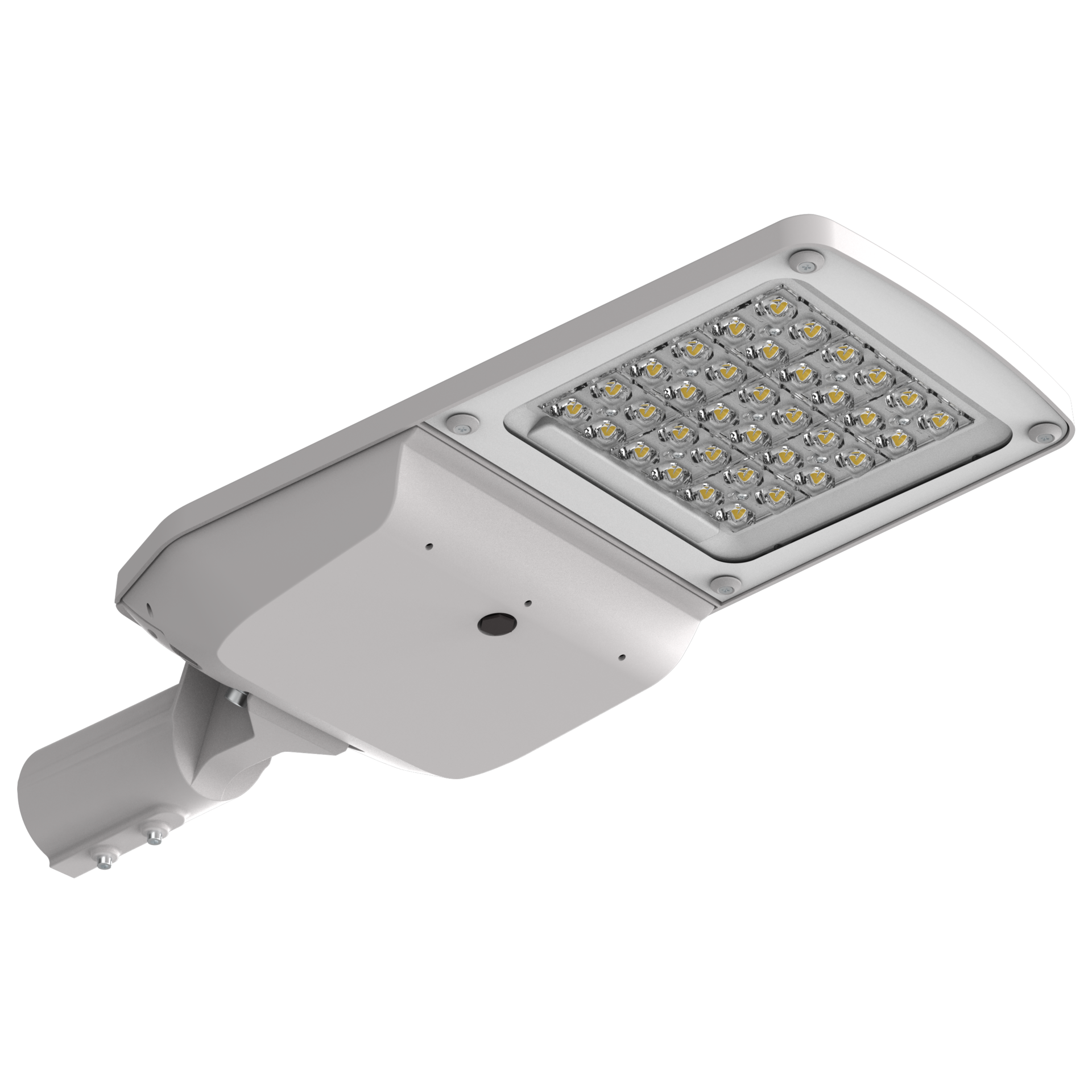

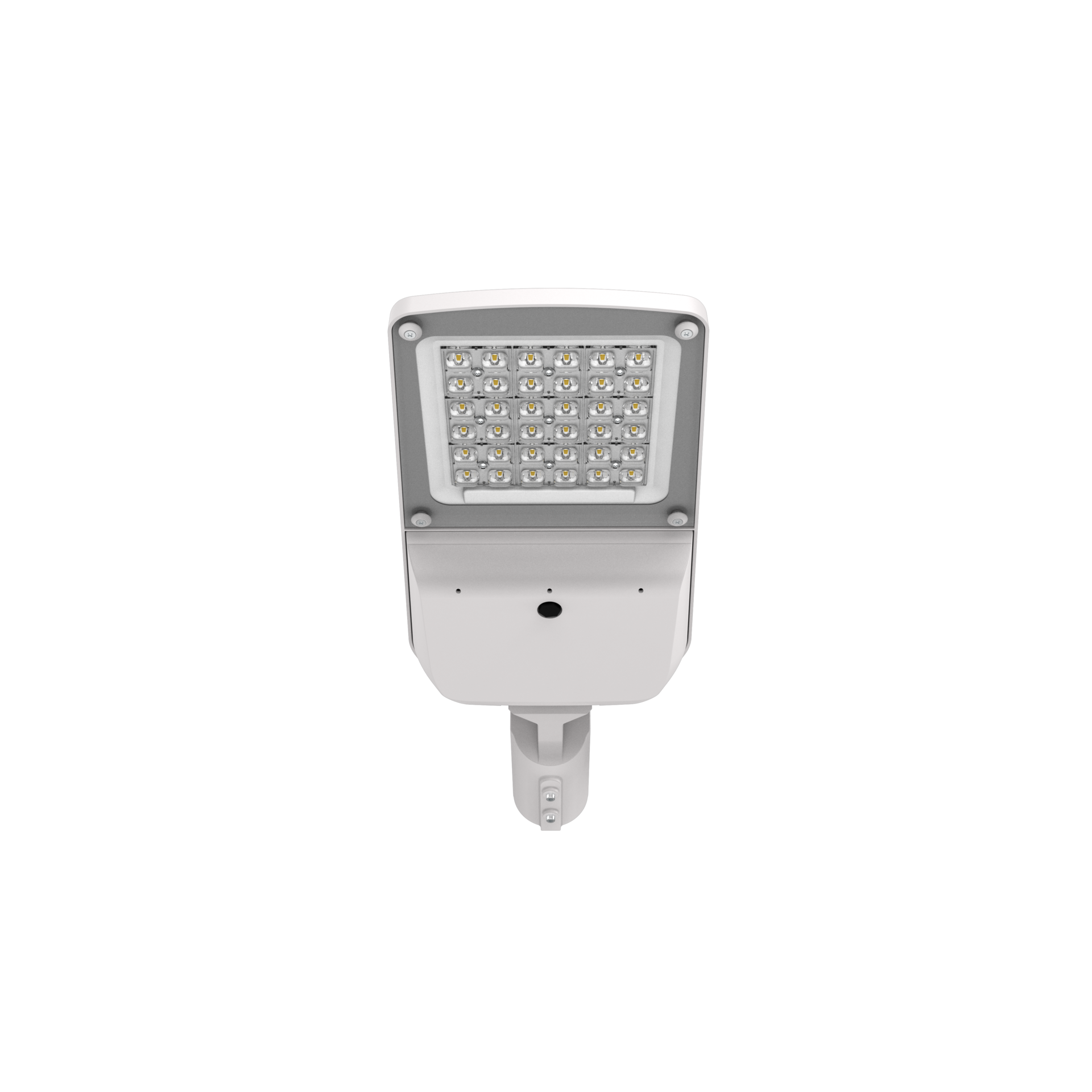

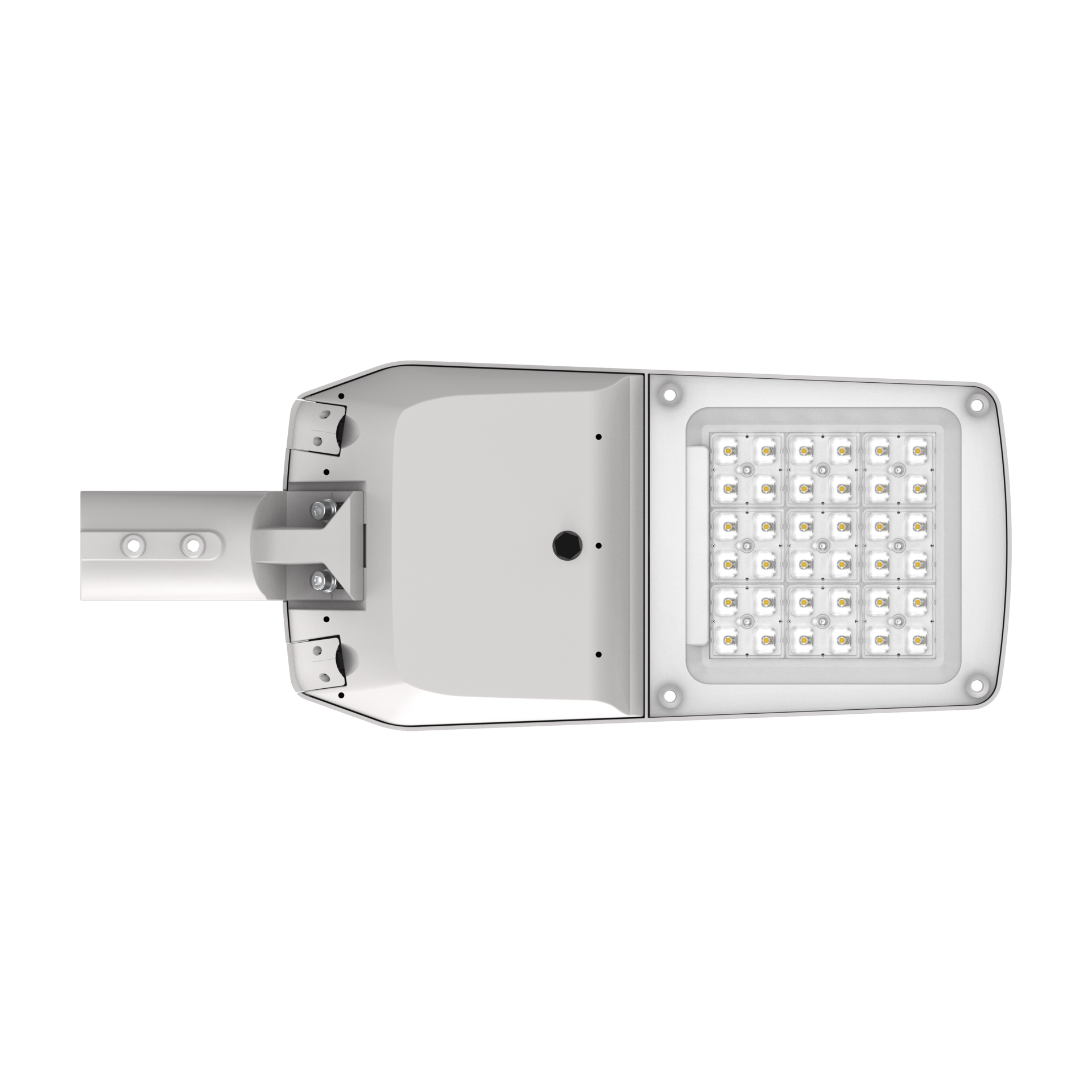

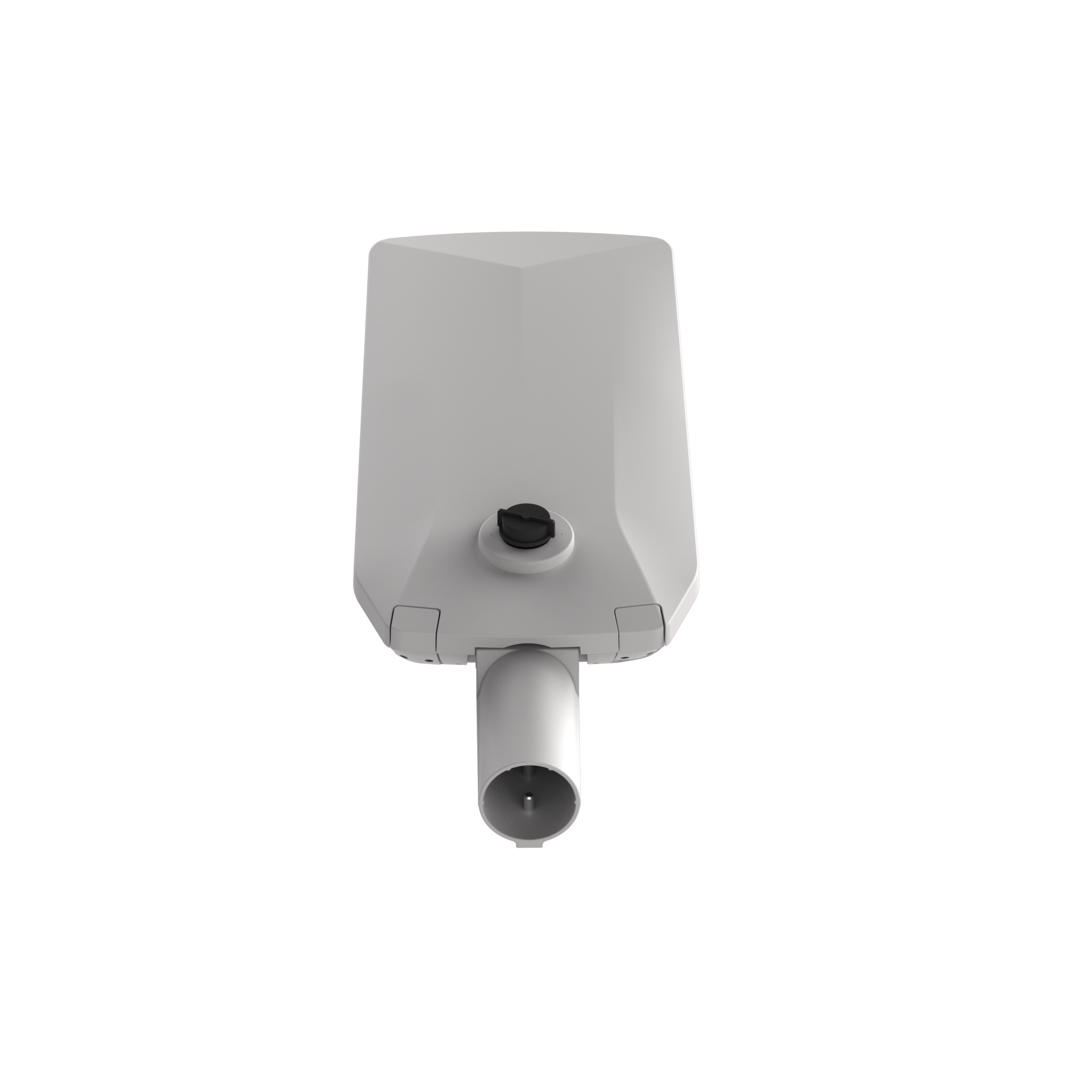

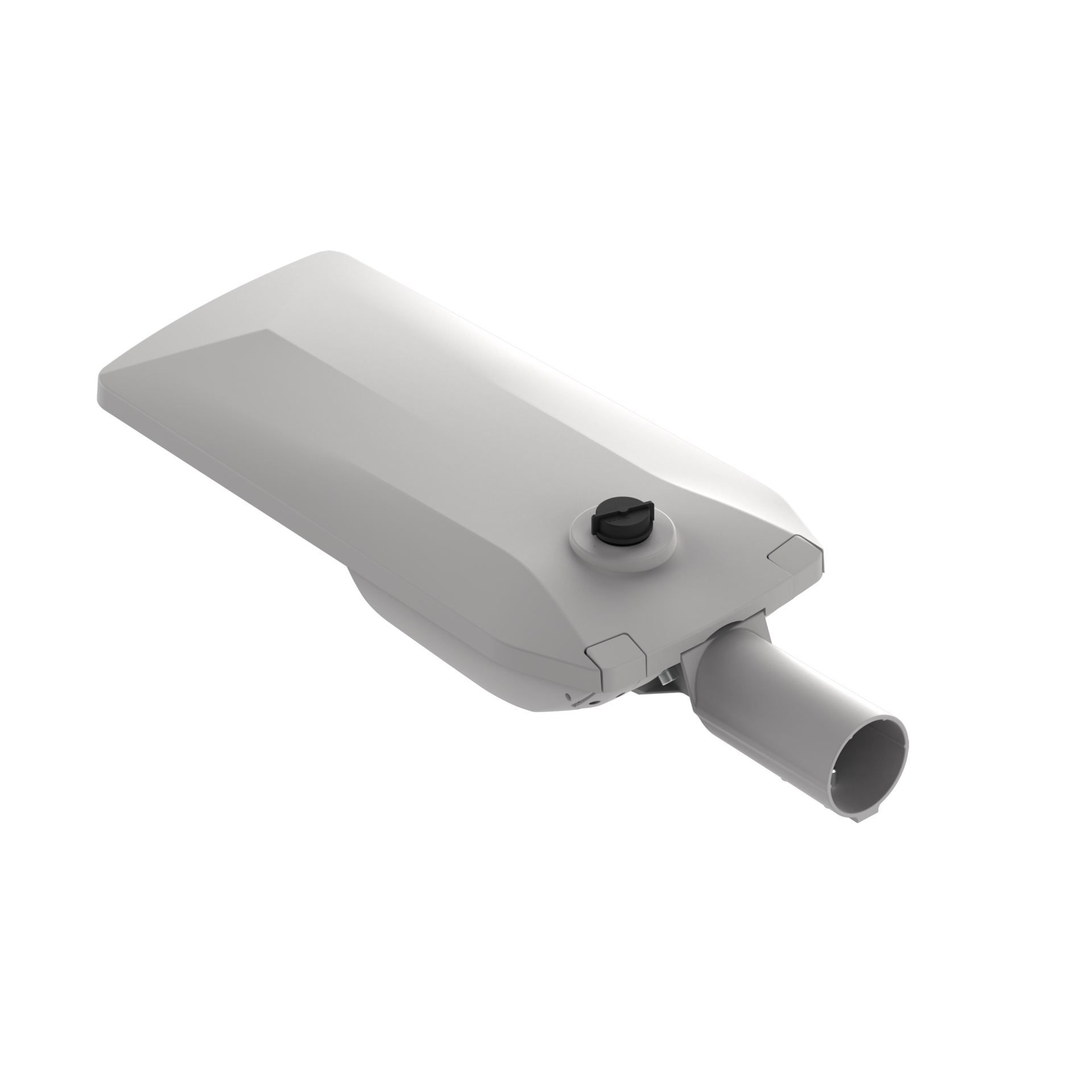

LCS ROAD M
LCS Road M - eine Infrastrukturleuchte des Segments Public Lighting - wurde für Langlebigkeit und Funktionalität unter anspruchsvollsten Betriebsbedingungen entwickelt. Das Gehäuse aus pulverbeschichtetem Aluminium gewährleistet eine hohe Widerstandsfähigkeit gegen Korrosion, mechanische Beschädigung und widrige Witterungsbedingungen, was zu einer langen Produktlebensdauer führt. Mit ihrem modernen Design ist die Leuchte eine ästhetisch ansprechende Ergänzung des Portfolios an Infrastrukturprodukten, die sich in die aktuellen Trends der Stadtgestaltung einfügt. Durch die Verwendung eines verstellbaren Montagebügels und die große Auswahl an Lichtströmen und Optiken lässt sich die Leuchte präzise an unterschiedliche Verkehrssituationen anpassen - von der Beleuchtung von Hauptverkehrsstraßen und Wohnstraßen bis hin zu Radwegen und Parkplätzen.



Kompaktes Design
Werkzeugloser Zugang zum Netzteilfach
Hohe mechanische Festigkeit
Hohe Effizienz bis 179 lm/W

Einsatzbereich

Avenues, Bahnhöfe, Fußgängerkreuzungen, Gehwege, Gemeindestraßen, Park, Parkplätze, Promenade, Radwege, Siedlungsstraßen, Spielplätze , Stadtstraßen, Wohnsiedlung, öffentliche Grünfläche

Optional verfügbar

DALI, DIM 1..10V

Bereich des Lichtstroms

1640 - 15200 [lm]

Variable Farbtemperatur

3000 - 4000 [K]

Mechanische Daten

Montage
auf den Pfosten ø48-60mm, auf den Ausleger ø60mm, mithilfe der Halterung (im Lieferumfang enthalten)
Farbe der Leuchte
grau
Umgebungstemperatur [°C]
-40 ... +35, -40 ... +50
RAL
7035
Gehäuse
Aluminiumdruckguß
Windangriffsfläche
0.031 m²
Korrosivitätsklasse
C3

Elektrische Daten

Strom
220-240V 50/60Hz
Lichtquelle
ja
Leistung Leuchte [W]
10.6 - 97
Ausgangsstrom [mA]
200, 250, 880
Ausrüstung
ED, ZHAGA D4i
Leuchtmittel
LED
Maximale Anzahl der Leuchten im Stromkreis mit einer 10A-Sicherung (B)
6 - 18
Maximale Anzahl der Leuchten im Stromkreis mit einer 16A-Sicherung (B)
10 - 30

Optische Daten

Lichtverteilung
Straße
Beleuchtungsart
direkt
Optik
O1, O10, O11, O2, O3, O4, O5, O6, O7, O8, O9
Reflektor
weiß
Abdeckung
Flachglasscheibe (aus thermisch gehärtetem Glas)
Farbtemperatur [K]
3000, 4000
CRI/Ra
>70
MacAdams Schritte
5
ULOR / DLOR
0% / 100%
Lichtstrom - Leuchte [lm]
1640 - 15200
Wirksamkeit [lm/W]
143 - 179
Photobiologische Risikogruppe
RG1
SVM
≤0.4
PstLM
≤1
Anzahl der LEDs
24, 36

Allgemeine Angaben

Zusatzinformationen
Sichere Versorgung des LED-Moduls mit niedriger SELV-Spannung; 10-kV-Überspannungsschutz; Messerschalter
Weitere Hinweise
Mast und Ausleger gehören nicht zur Leuchte
Lebensdauer L90B10
100 000 h
Garantie
5 Jahre

Abmessungen

Abmessungen [mm] LxWxHxD Anzahl pro Palette Menge in Paket Nettogewicht [kg]
624x250x93x624 50 1 4.6
X

Verfügbare Varianten

Artikelnummer
Farbtemperatur [K]
3000
4000
Lichtstrom - Leuchte [lm]
Leistung Leuchte [W]
Wirksamkeit [lm/W]
Ausrüstung
ED
ZHAGA D4i
Schutzklasse
I
II
Anzahl der LEDs
Optik
O1
O10
O11
O2
O3
O4
O5
O6
O7
O8
O9
Filter löschen
Vergleich Artikelnummer Schutzklasse Anzahl der LEDs Optik Ausrüstung Leistung Leuchte [W] Lichtstrom - Leuchte [lm] Wirksamkeit [lm/W] Farbtemperatur [K] Umgebungstemperatur [°C]
131112.5L011.010 I 24 O1 ED 10.6 1710 161 3000 -40 ... +50
131112.5L011.020 I 24 O2 ED 10.6 1680 158 3000 -40 ... +50
131112.5L011.030 I 24 O3 ED 10.6 1640 155 3000 -40 ... +50
131112.5L011.040 I 24 O4 ED 10.6 1690 159 3000 -40 ... +50
131112.5L011.050 I 24 O5 ED 10.6 1680 158 3000 -40 ... +50
131112.5L011.060 I 24 O6 ED 10.6 1650 156 3000 -40 ... +50
131112.5L011.070 I 24 O7 ED 10.6 1690 159 3000 -40 ... +50
131112.5L011.080 I 24 O8 ED 10.6 1710 161 3000 -40 ... +50
131112.5L011.090 I 24 O9 ED 10.6 1710 161 3000 -40 ... +50
131112.5L011.100 I 24 O10 ED 10.6 1720 162 3000 -40 ... +50
Vergleich hervorgehoben
Gezeigt 10 / 264
Alle anzeigen
Um die Leuchte in einer aggressiven Umgebung zu verwenden, beispielsweise mit einer erhöhten Konzentration von Schwefel, Salz oder anderen aggressiven Substanzen, ist eine Rücksprache mit der LUG-Abteilung für technische Vorbereitung der Produktion erforderlich.
Lichtstrom-Toleranz +/- 10%.
Leistungs-Toleranz +/- 5%.
Lichtstrom, Beleuchtungsstärke und Effizienz wurden nach EN ISO 17025:2005 für die Normenreihe EN13032 und nach LM-79 Norm geprüft.
Aktuelle Produktinformationen und Allgemeine Garantiebedingungen verfügbar auf unserer Website www.luglightfactory.de
Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
Die Parameter im Datenblatt sind für Ta=25°C angegeben.
Die Betriebstemperaturbereiche gelten nur für Leuchten, die im Außenbereich eingesetzt werden.
Farbtemperatur-Toleranz +/- 5%.
