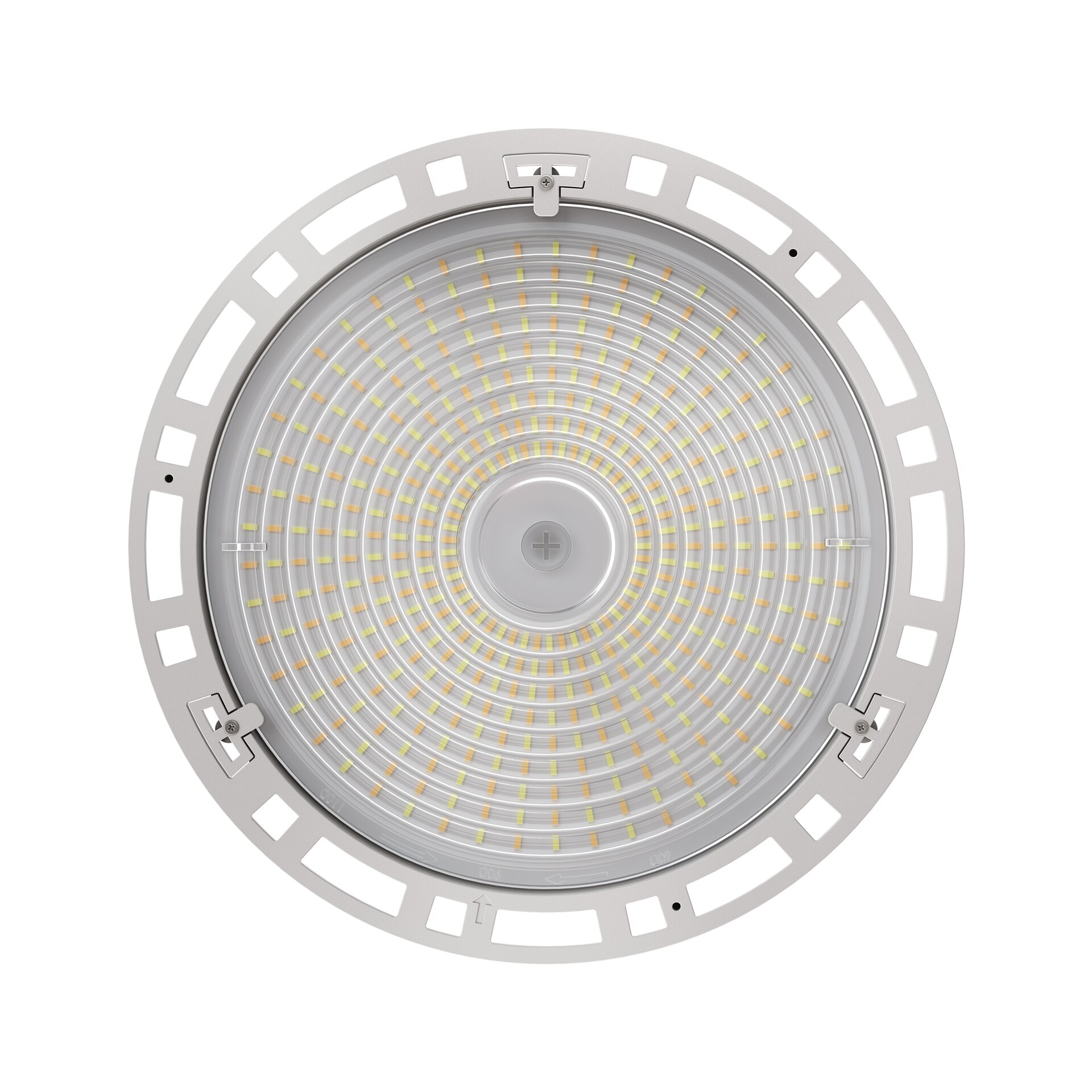

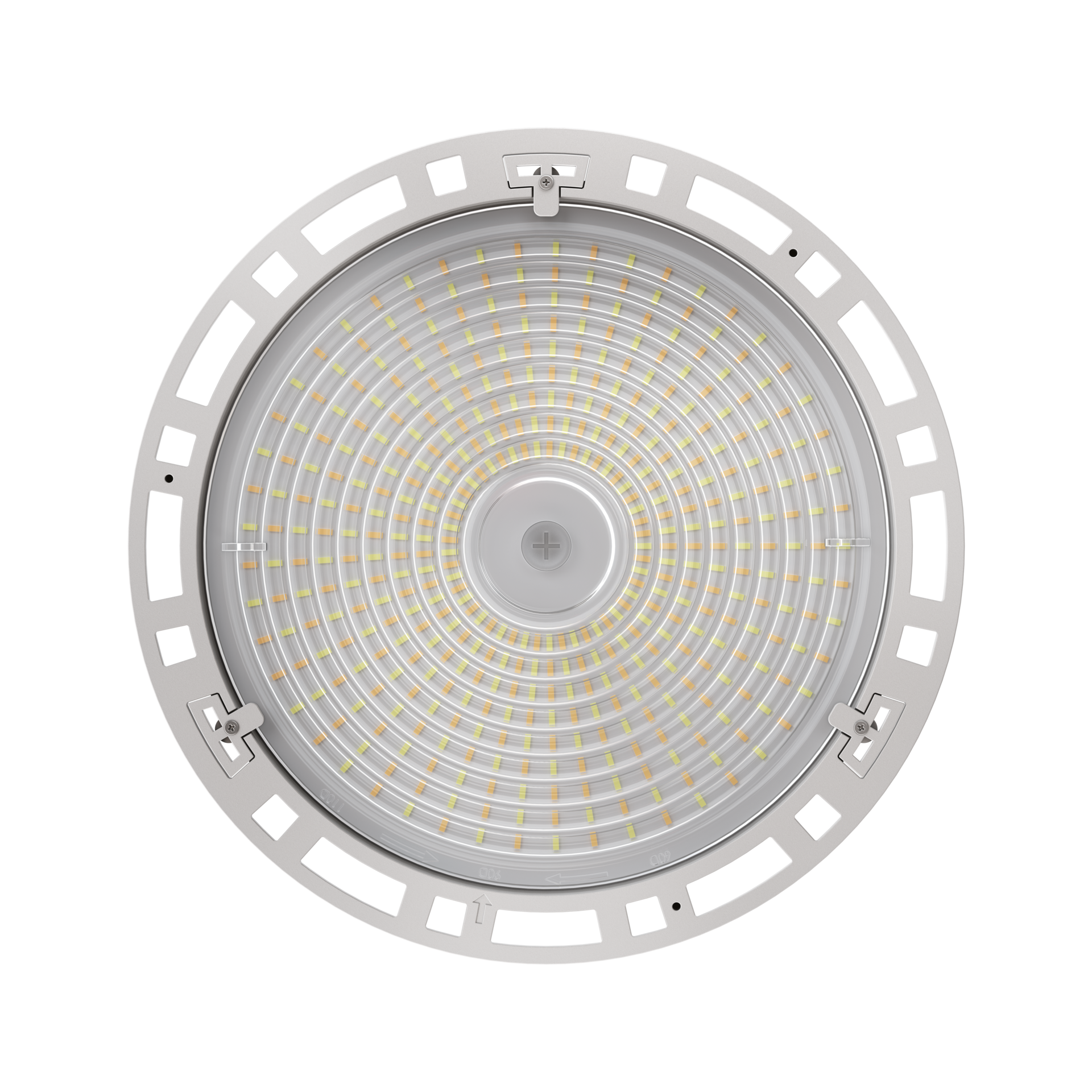

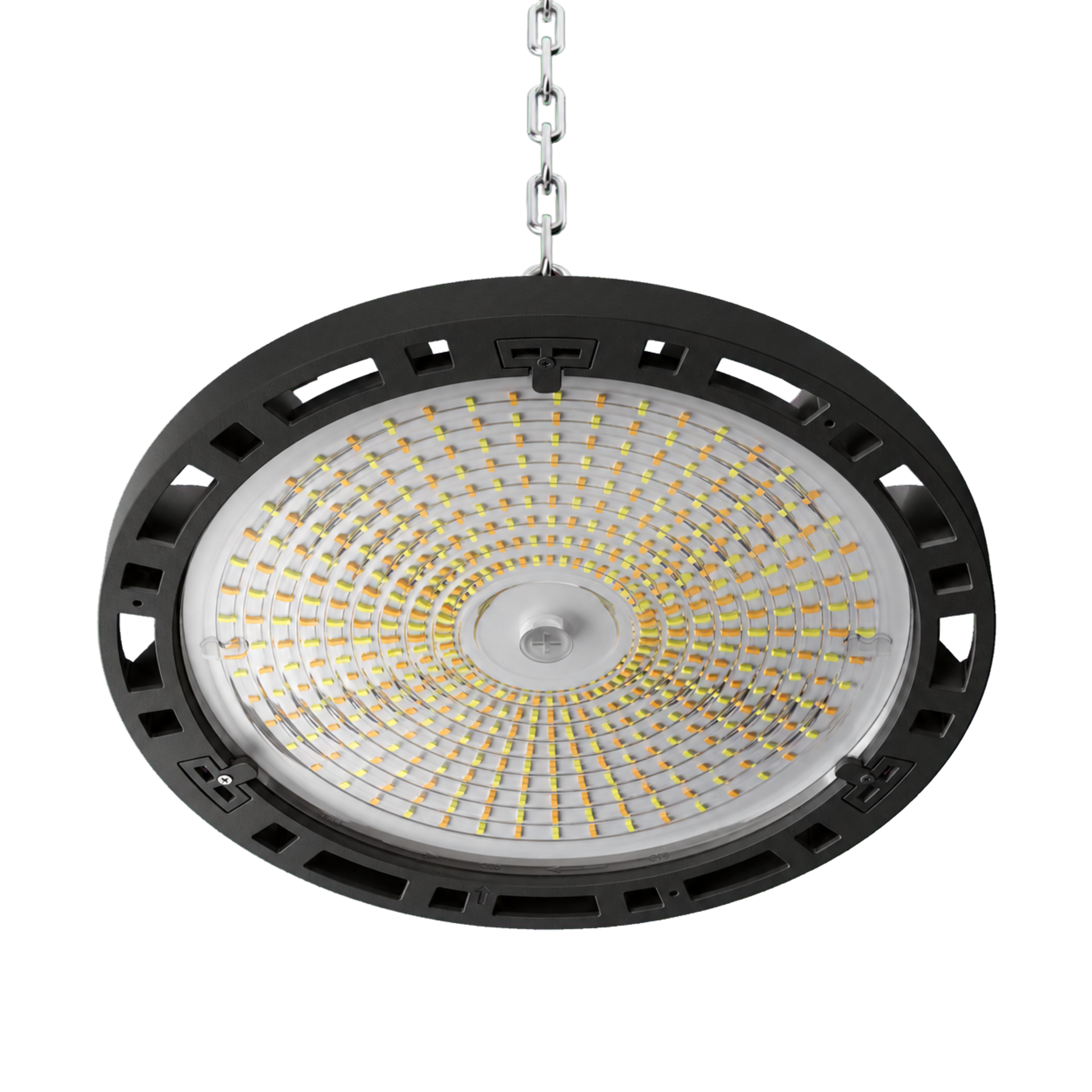

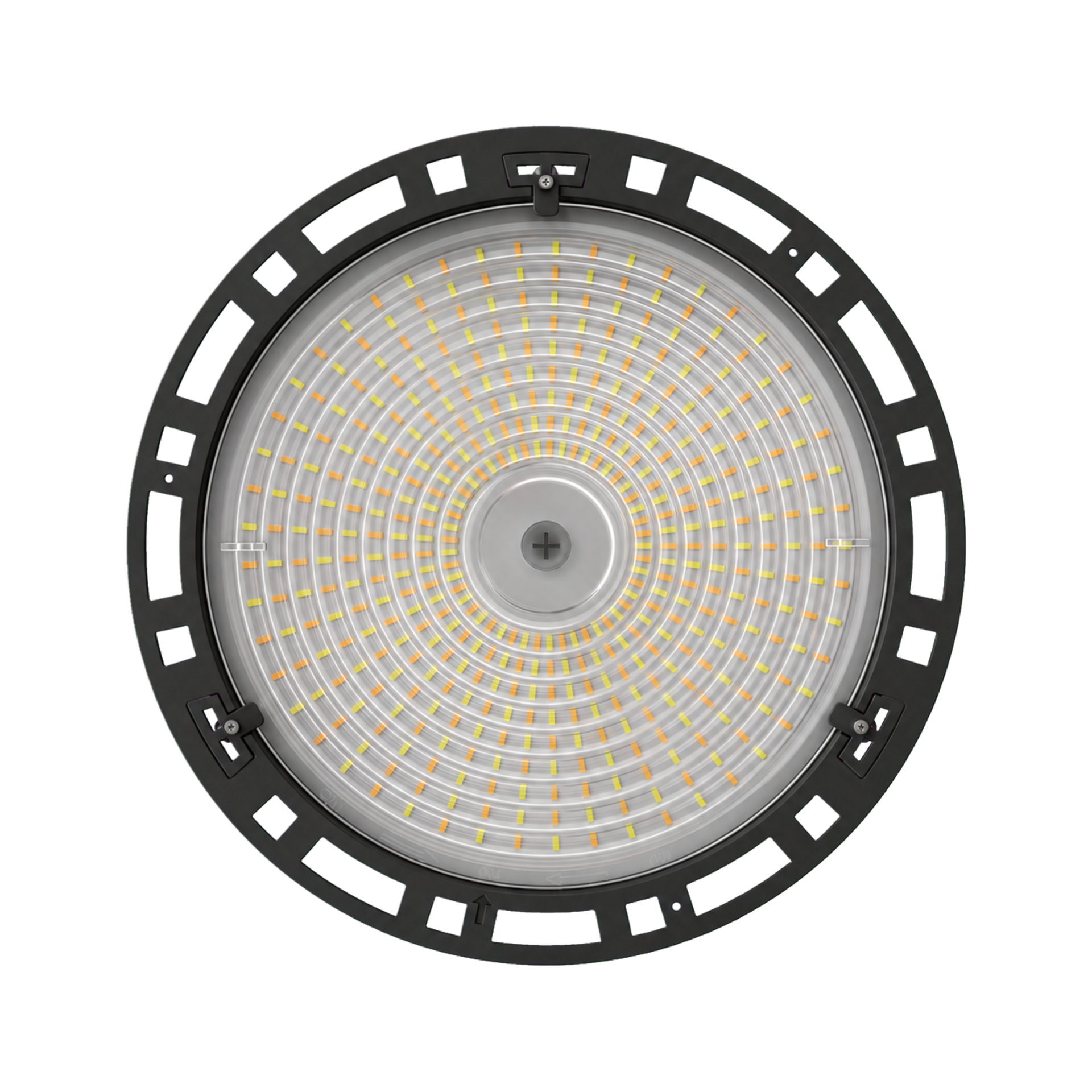

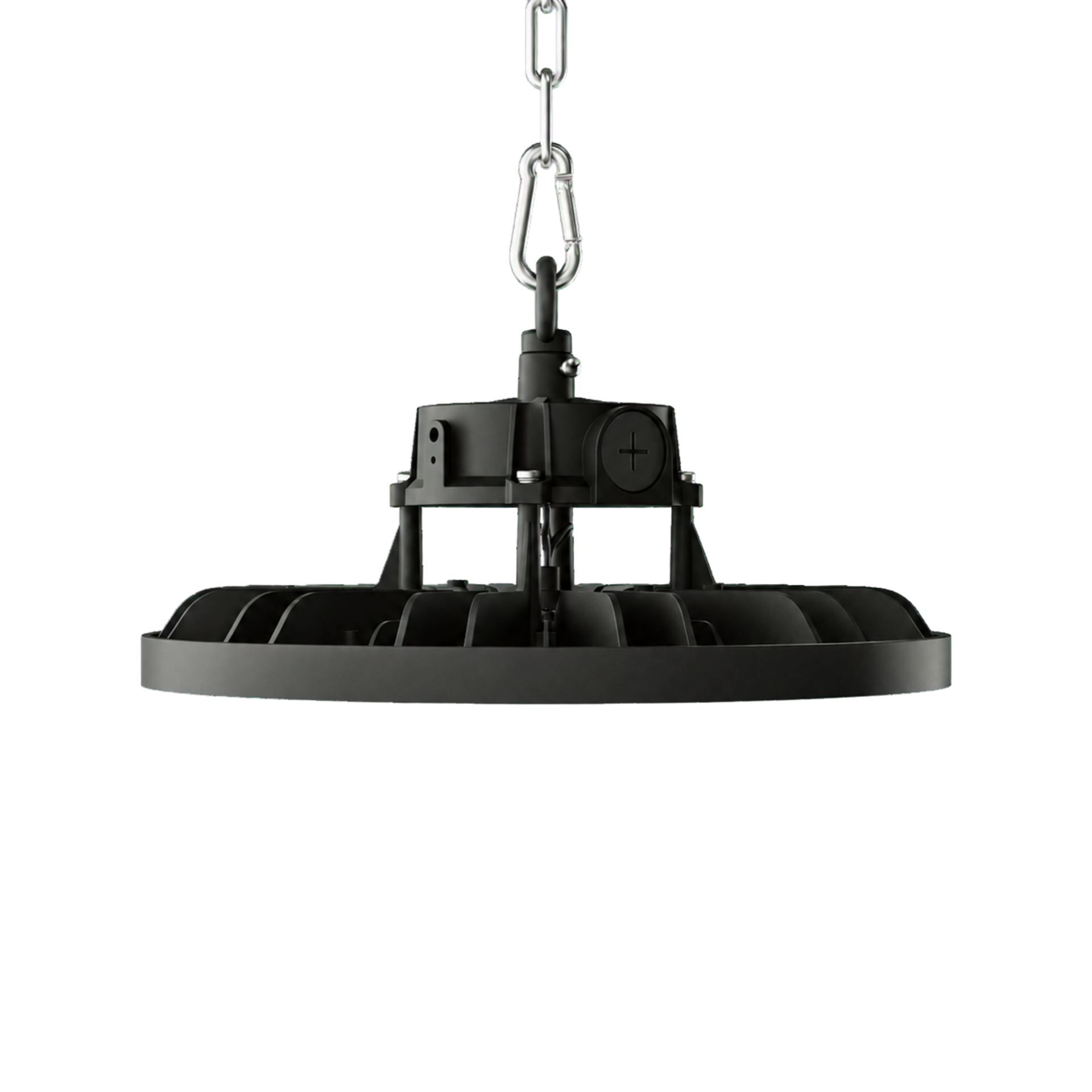

LCS HIGHBAY ROUND
Industrieleuchte zur Beleuchtung großflächiger Objekte. Sie ist für Anwendungen vorgesehen, die eine einzelne Pendelmontage erfordern. Einzigartiges Design mit der Möglichkeit, Lichtstrom, Farbtemperatur und Lichtverteilungswinkel anzupassen.



Standardmäßiger 3-poliger Schnellanschluss – maximale Einfachheit bei der Installation
Perfekte Kombination von Ästhetik und Ergonomie
Schnelle und einfache Montage
Modernes Design
Zuverlässig

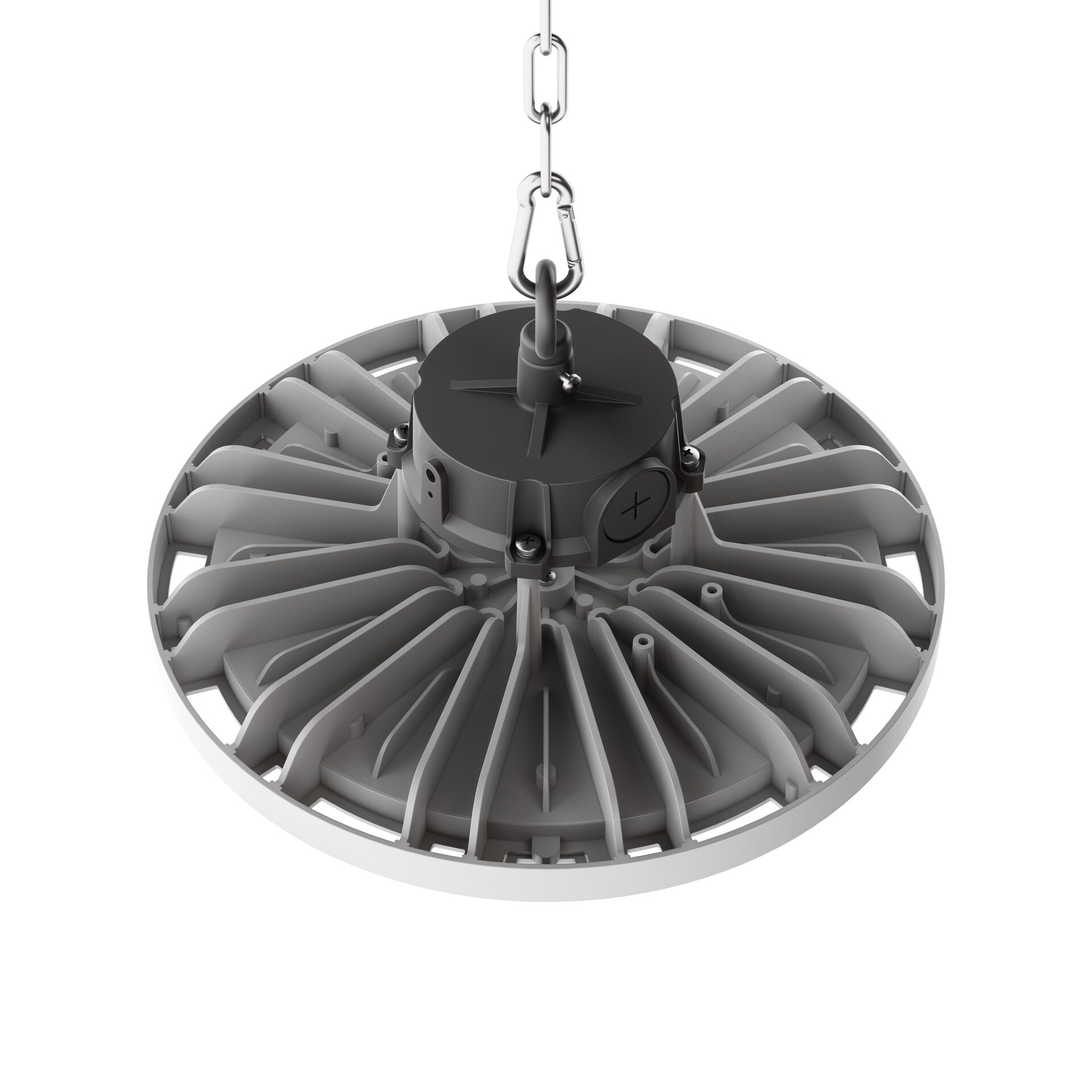

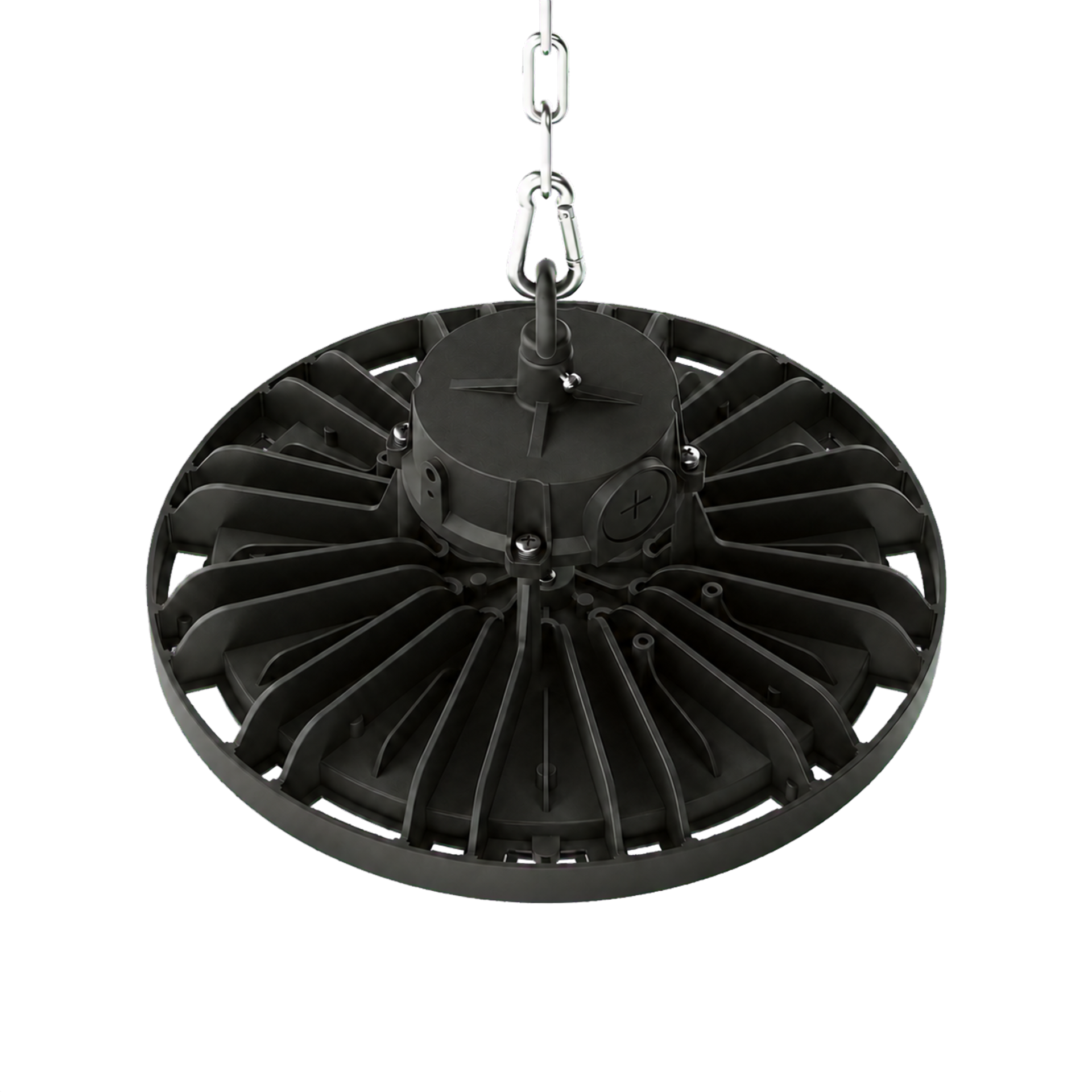

Passives Kühlsystem
Einfache Ein-Mann-Montage
Hohe Effizienz bis 195 lm/W

Einsatzbereich

Holz- und Papierindustrie, Lagerhallen, Lagerhallen, Leistung, Montagehallen, Mühlen, Parkplätze, Produktionshallen, Werkstätte

Bereich des Lichtstroms

22000 - 34700 [lm]

Variable Farbtemperatur

4000 [K]

Mechanische Daten

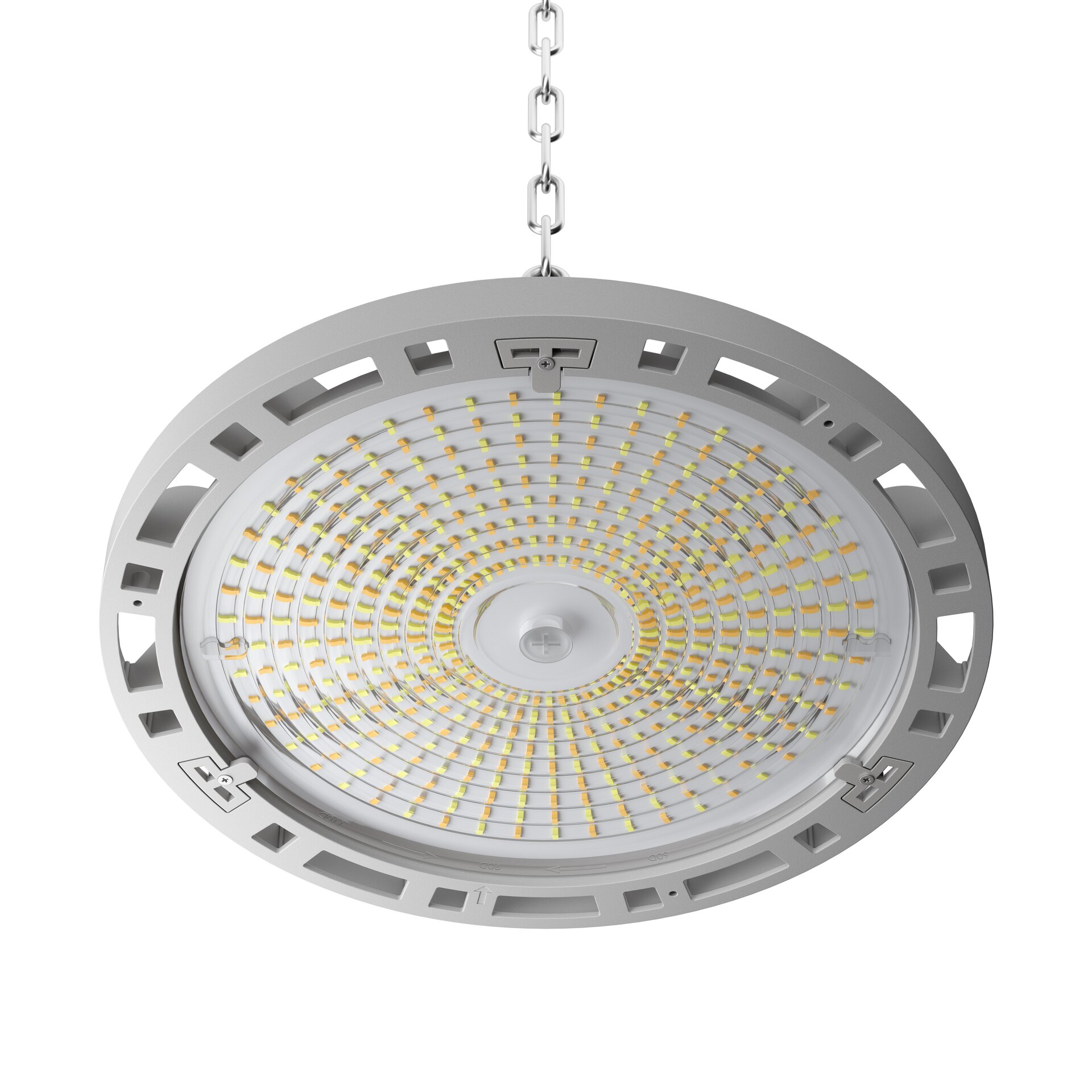

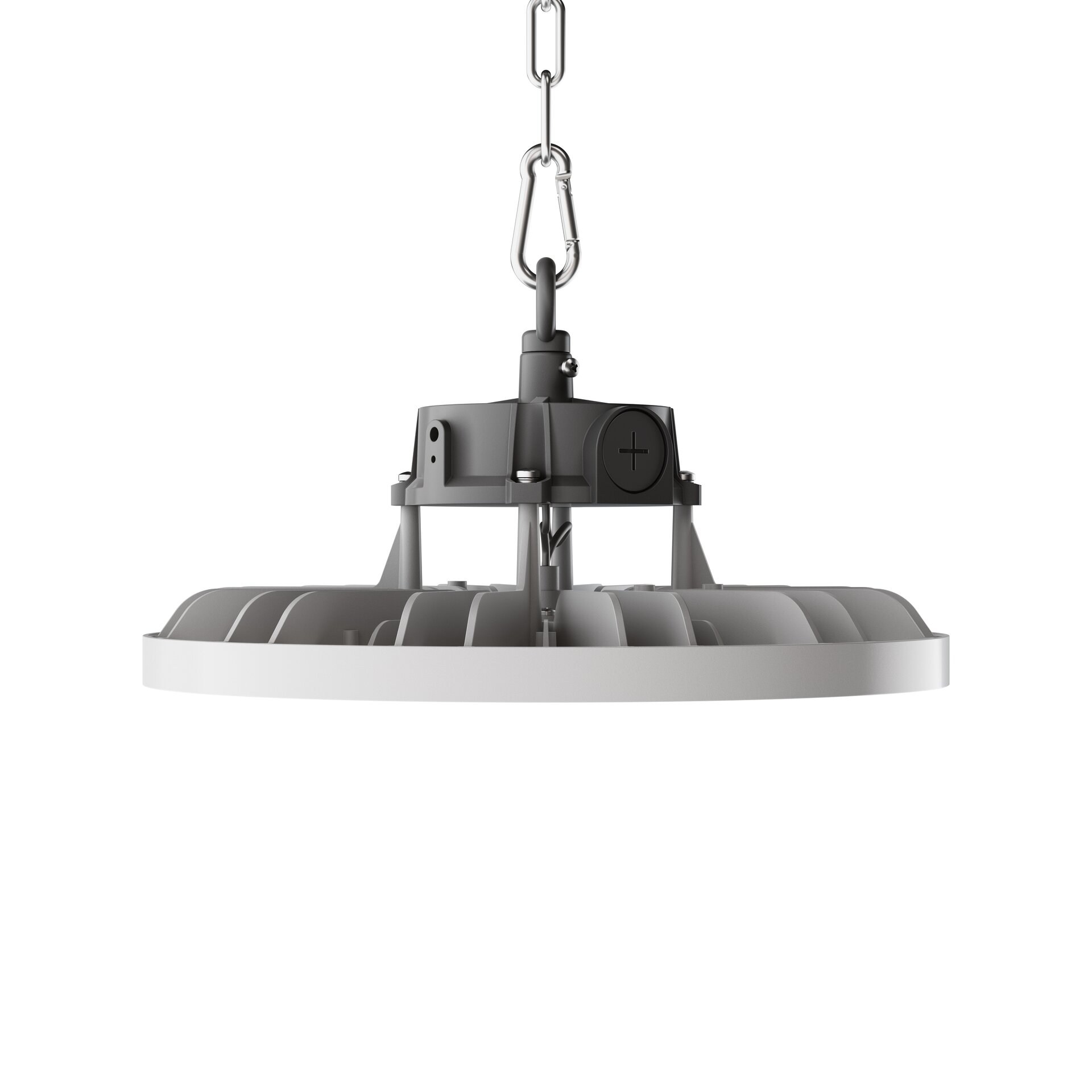

Montage
suspendiert
Farbe der Leuchte
grau
Umgebungstemperatur [°C]
-40 ... +50
RAL
7035
Gehäuse
Aluminiumdruckguß, Kunststoff

Elektrische Daten

Strom
220-240V 50/60Hz
Lichtquelle
ja
Leistung Leuchte [W]
113 - 198
Ausgangsstrom [mA]
700
Leistungsfaktor der Stromversorgung [λ]
0,97
Ausrüstung
DALI, ED dip-switch*
Leuchtmittel
LED
Maximale Anzahl der Leuchten im Stromkreis mit einer 10A-Sicherung (B)
8
Maximale Anzahl der Leuchten im Stromkreis mit einer 16A-Sicherung (B)
13
Maximale Anzahl der Leuchten im Stromkreis mit einer 25A-Sicherung (B)
21

Optische Daten

Lichtverteilung
symmetrisch
Beleuchtungsart
direkt
Optik
Linse
Farbtemperatur [K]
4000

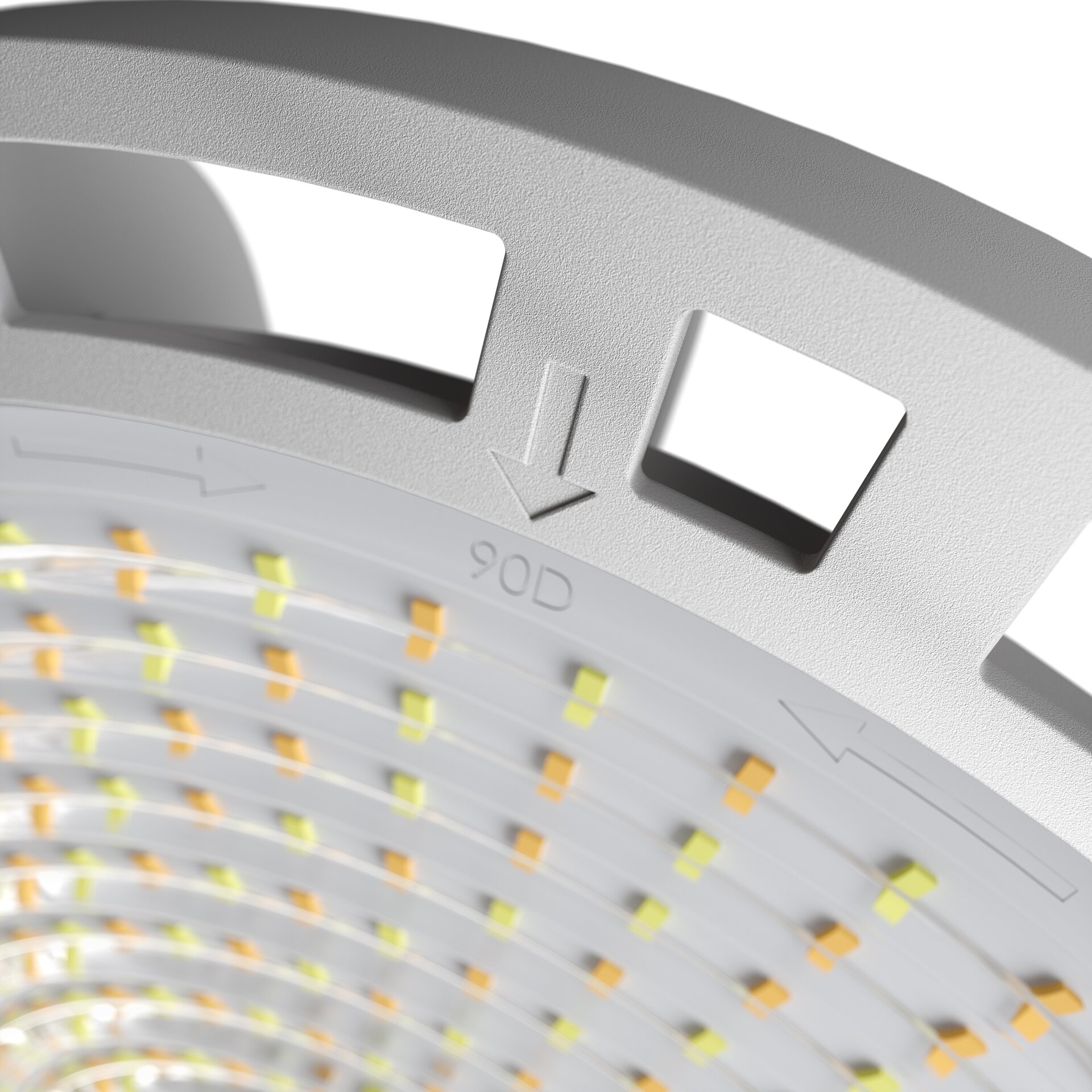

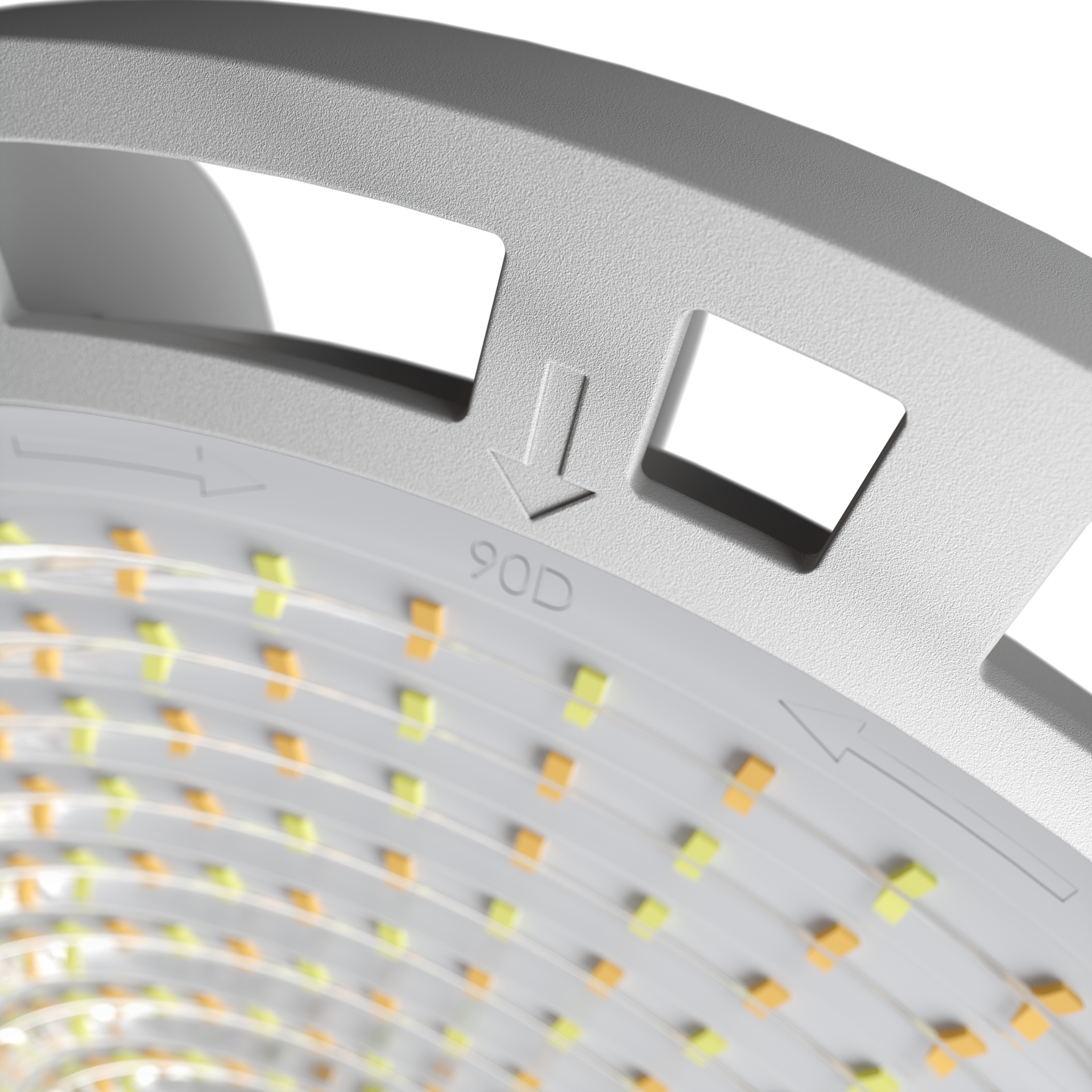

Strahlwinkel
90°
CRI/Ra
80
MacAdams Schritte
5
ULOR / DLOR
0/100
Lichtstrom - Leuchte [lm]
22000 - 34700
Wirksamkeit [lm/W]
175 - 195
Photobiologische Risikogruppe
RG1
SVM
≤0,4
PstLM
≤1
Anzahl der LEDs
576

Allgemeine Angaben

Zusatzinformationen
Leuchte mit 1.5 m Draht ausgestattet
Weitere Hinweise
Beide Versionen – ED und DALI – sind standardmäßig mit einem 3-poligen Schnellanschluss ausgestattet. Ein 2-poliger DALI-Anschluss (150190.01589) ist als Zubehör erhältlich. DIP SWITCH* – Werkseinstellungen gemäß den Parametern im Datenblatt; zusätzliche Konfigurationen sind möglich, wie in der Installationsanleitung und der Grafik beschrieben.
Lebensdauer L80B10
100 000 h
Garantie
5 Jahre

Abmessungen

Abmessungen [mm] LxWxH Anzahl pro Palette Menge in Paket Nettogewicht [kg]
330x330x140 78 1 2.6
X

Verfügbare Varianten

Artikelnummer
Lichtstrom - Leuchte [lm]
Leistung Leuchte [W]
Wirksamkeit [lm/W]
Ausrüstung
DALI
ED dip-switch*
Filter löschen
Vergleich Artikelnummer Ausrüstung IK Farbe der Leuchte Leistung Leuchte [W] Lichtstrom - Leuchte [lm] Wirksamkeit [lm/W] Umgebungstemperatur [°C]
090622.3L02.001 DALI IK08 grau 198 34700 175 -40 ... +50
090622.5L01.001 ED dip-switch* IK08 grau 113 22000 195 -40 ... +50
Vergleich hervorgehoben
* Siehe Installationsanleitung/Diagramm für Details.
Lichtstrom-Toleranz +/- 10%.
Leistungs-Toleranz +/- 5%.
Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
Die Parameter im Datenblatt sind für Ta=25°C angegeben.
Farbtemperatur-Toleranz +/- 5%.
Materialien herunterladen
Wählen Sie die für Sie interessanten Materialien aus und laden Sie sie herunter
Zum Herunterladen
Datenblatt
Erklärungen und Bescheinigungen
Photometrie datei
Installationsanleitung
Download markiert
PERSONALISIERUNG - UNSERE EINSTELLUNG NACH IHREM GESCHMACK
Eine Leuchte ist nach dem Journal of Standards eine Einrichtung, die zur Verteilung, Filterung und Umwandlung der Lichtleistung einer oder mehrerer Lichtquellen dient und die sich im Stromnetz befindet
custom
Personalisierung
Maßgeschneidert - Lassen Sie uns gemeinsam ein Projekt entwickeln
Eine Leuchte ist nach dem Journal of Standards eine Einrichtung, die zur Verteilung, Filterung und Umwandlung der Lichtleistung einer oder mehrerer Lichtquellen dient und die sich im Stromnetz befindet
bespoke
Bespoke
Zubehör

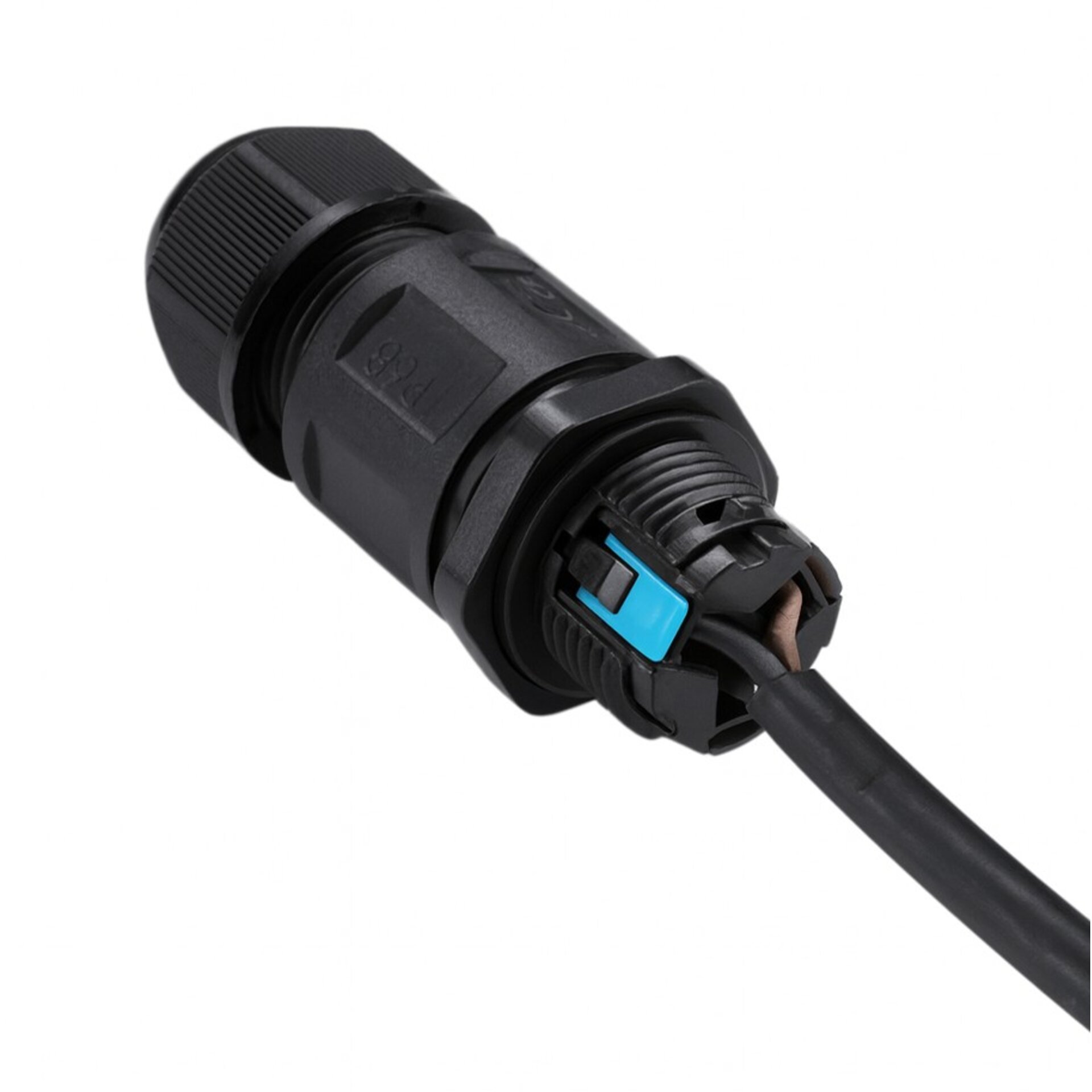

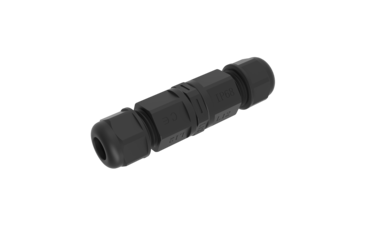

150190.01589
