LUGTRACK SEAL

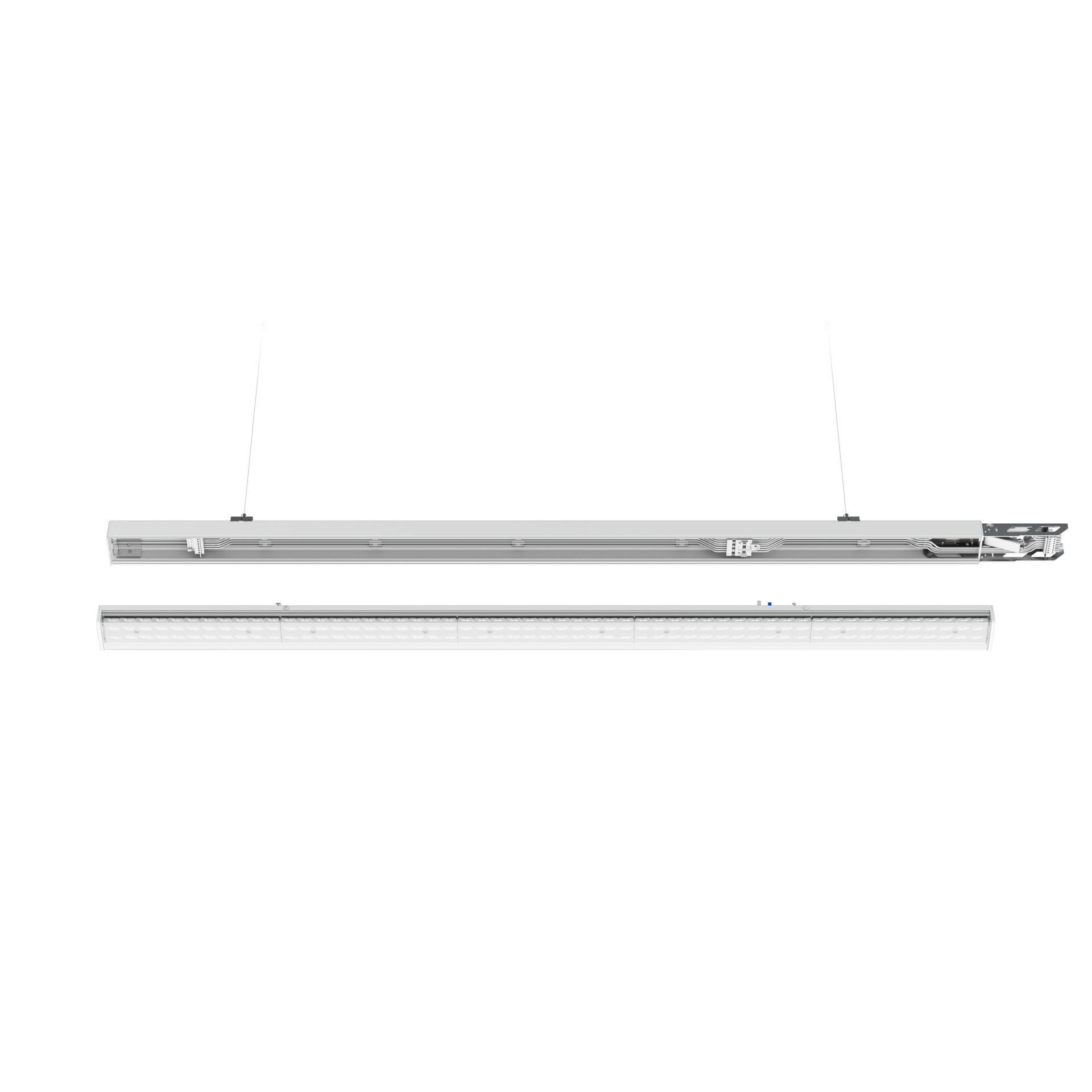

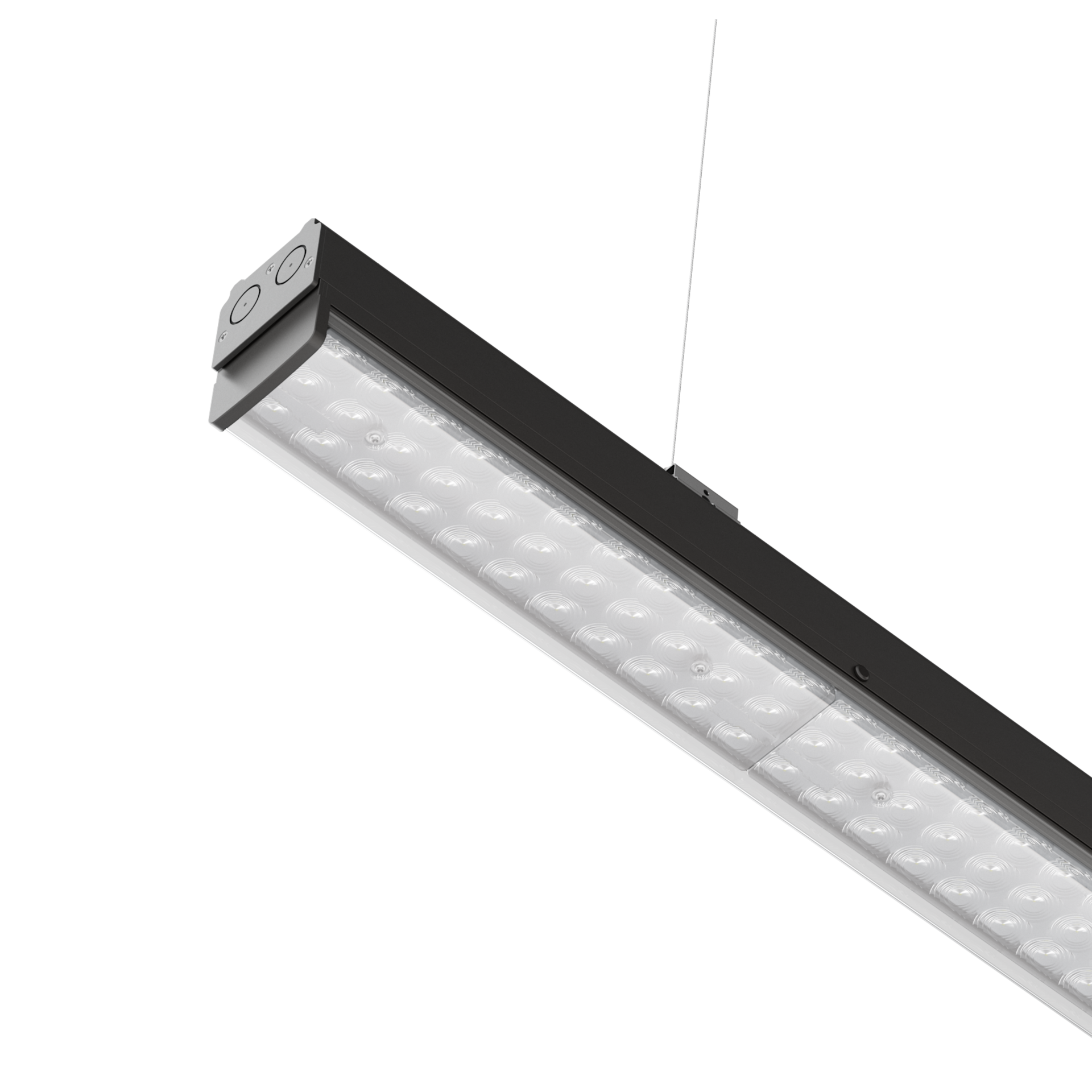

Moderne LED-Industrieleuchte für die schnelle Montage; die Konstruktion der Leuchte ermöglicht den schnellen und einfachen Anschluss an lange Beleuchtungssysteme mit leicht austauschbaren Beleuchtungsmodulen.



Hohe Effizienz bis 169 lm/W
Universelles Design
Schnelle und einfache Montage
Hoche Witterungsbeständigkeit
Große Auswahl an Beleuchtungswinkeln

Einsatzbereich

Lagerhallen, Lagerhallen, Logistikzentren, Produktionshallen, Supermärkte, Verkehrsstränge

Bereich des Lichtstroms

12500 - 19300 [lm]

Variable Farbtemperatur

4000 [K]

Mechanische Daten

Montage

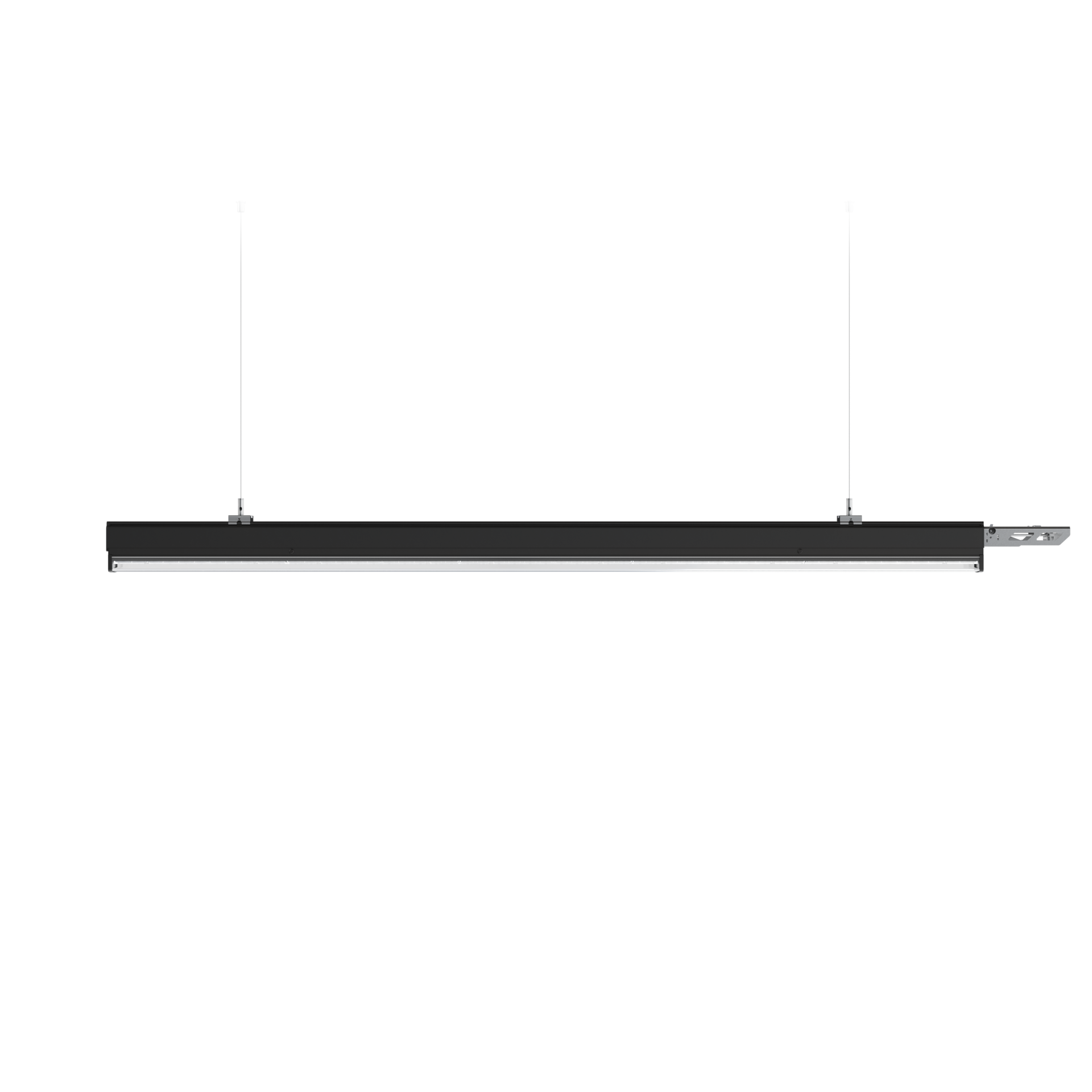

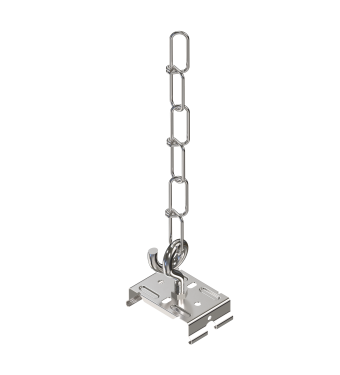

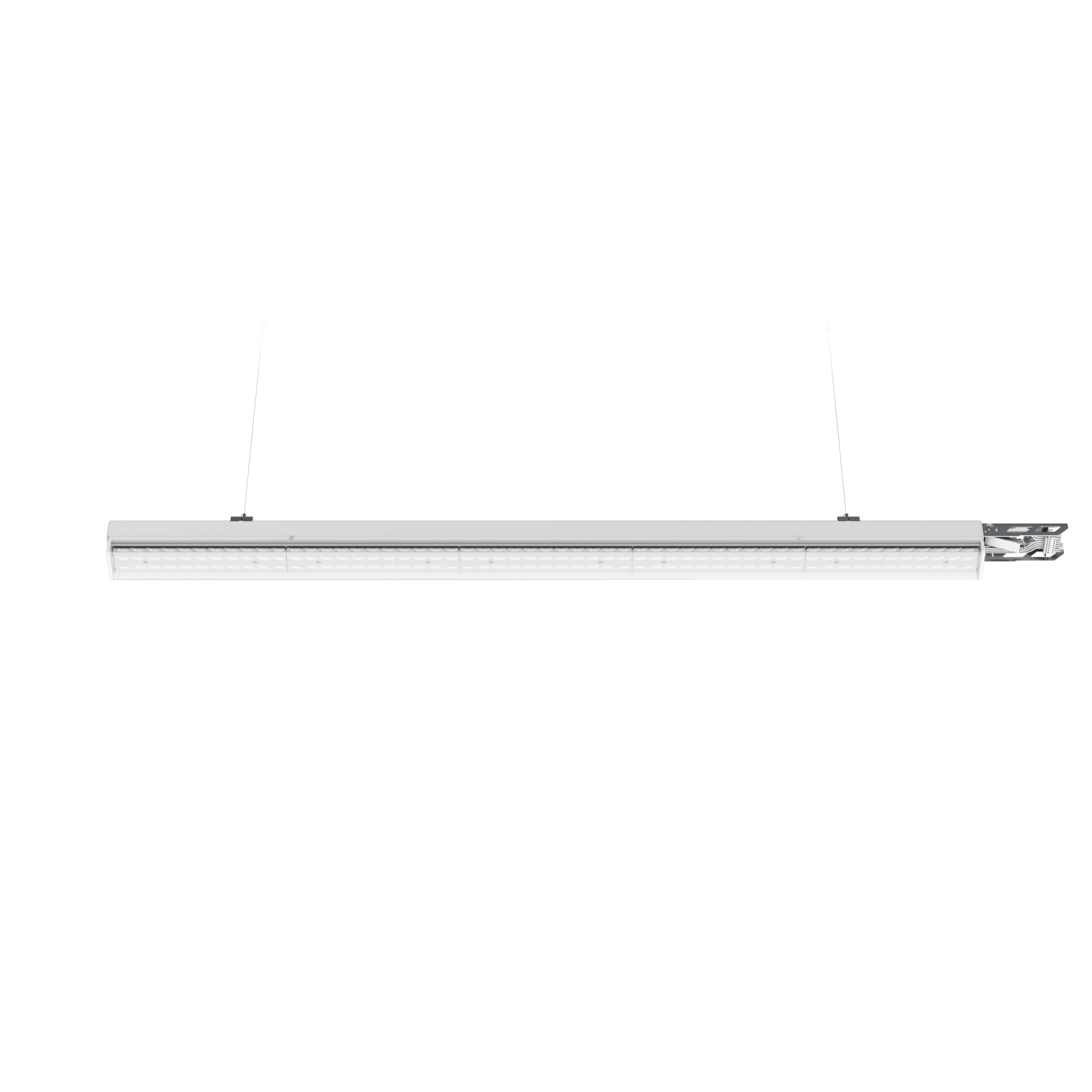

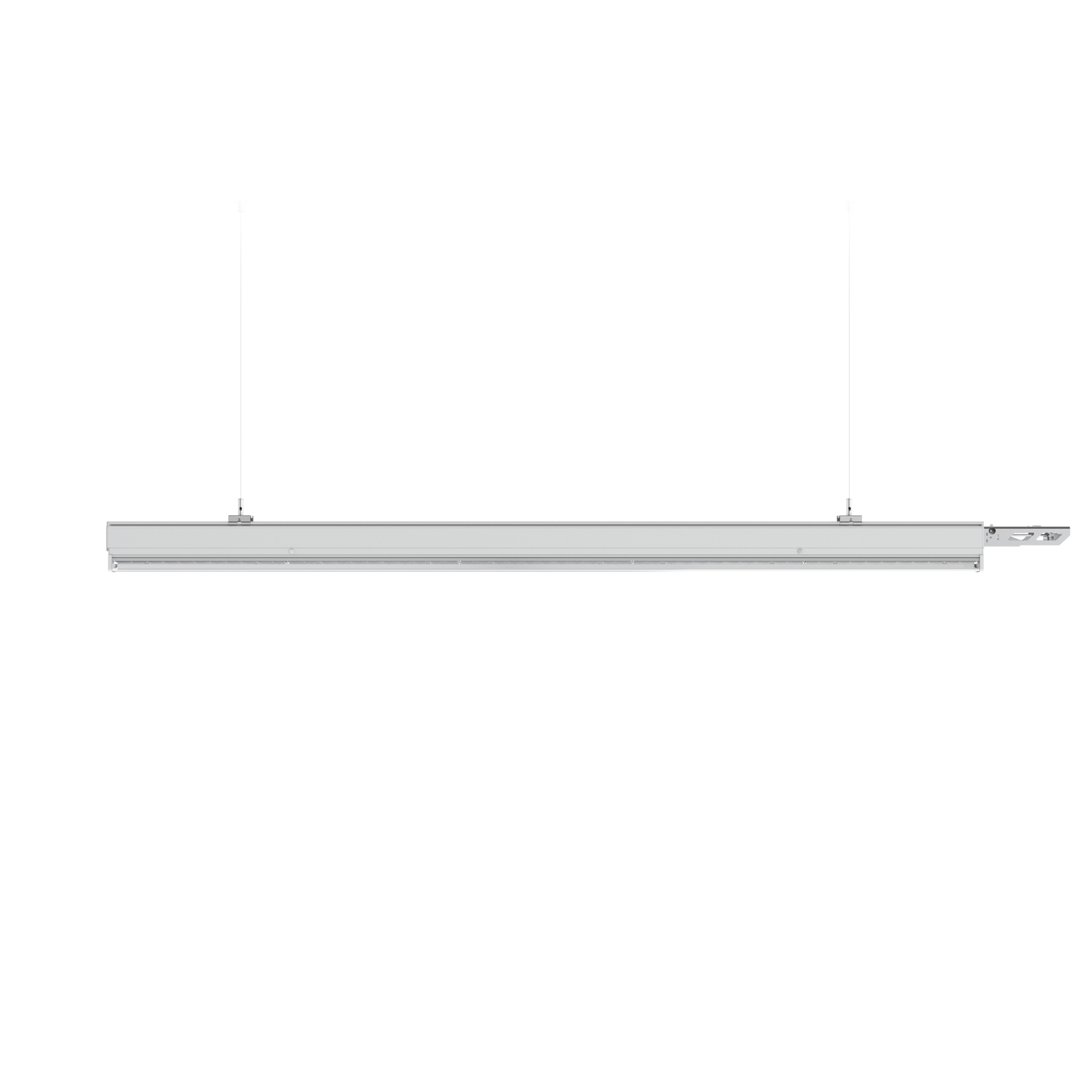

suspendiert, auf Seilaufhängung (auf Bestellung), an Ketten (auf Bestellung), mithilfe der Halterungen (auf Bestellung)
Farbe der Leuchte
schwarz, weiß
Umgebungstemperatur [°C]
-20 ... +40
RAL
9003, 9005
Gehäuse
Aluminium, Stahlblech

Elektrische Daten

Strom
220-240V 50/60Hz
Lichtquelle
ja
Leistung Leuchte [W]
75 - 116
Ausgangsstrom [mA]
350, 750
Leistungsfaktor der Stromversorgung [λ]
0,98
Ausrüstung
DALI, ED dip-switch*
Sichere Kleinspannungsversorgung (SELV)
nein
Leuchtmittel
LED
Maximale Anzahl der Leuchten im Stromkreis mit einer 10A-Sicherung (B)
6 - 22
Maximale Anzahl der Leuchten im Stromkreis mit einer 16A-Sicherung (B)
11 - 35

Optische Daten

Beleuchtungsart
direkt
Optik
Linse
Farbtemperatur [K]
4000
Strahlwinkel
120°, 2xAS, 30°, 60°, 90°
CRI/Ra
80
MacAdams Schritte
5
ULOR / DLOR
0/100
Lichtstrom - Leuchte [lm]
12500 - 19300
Wirksamkeit [lm/W]
164 - 169
Photobiologische Risikogruppe
RG1
SVM
≤0,4
PstLM
≤1
Anzahl der LEDs
165, 231

Allgemeine Angaben

Weitere Hinweise
abhängig von der Art der Montage, wählen und bestellen Sie die entsprechende Halterung (Zubehör)
Lebensdauer L80B10
100 000 h
Garantie
5 Jahre

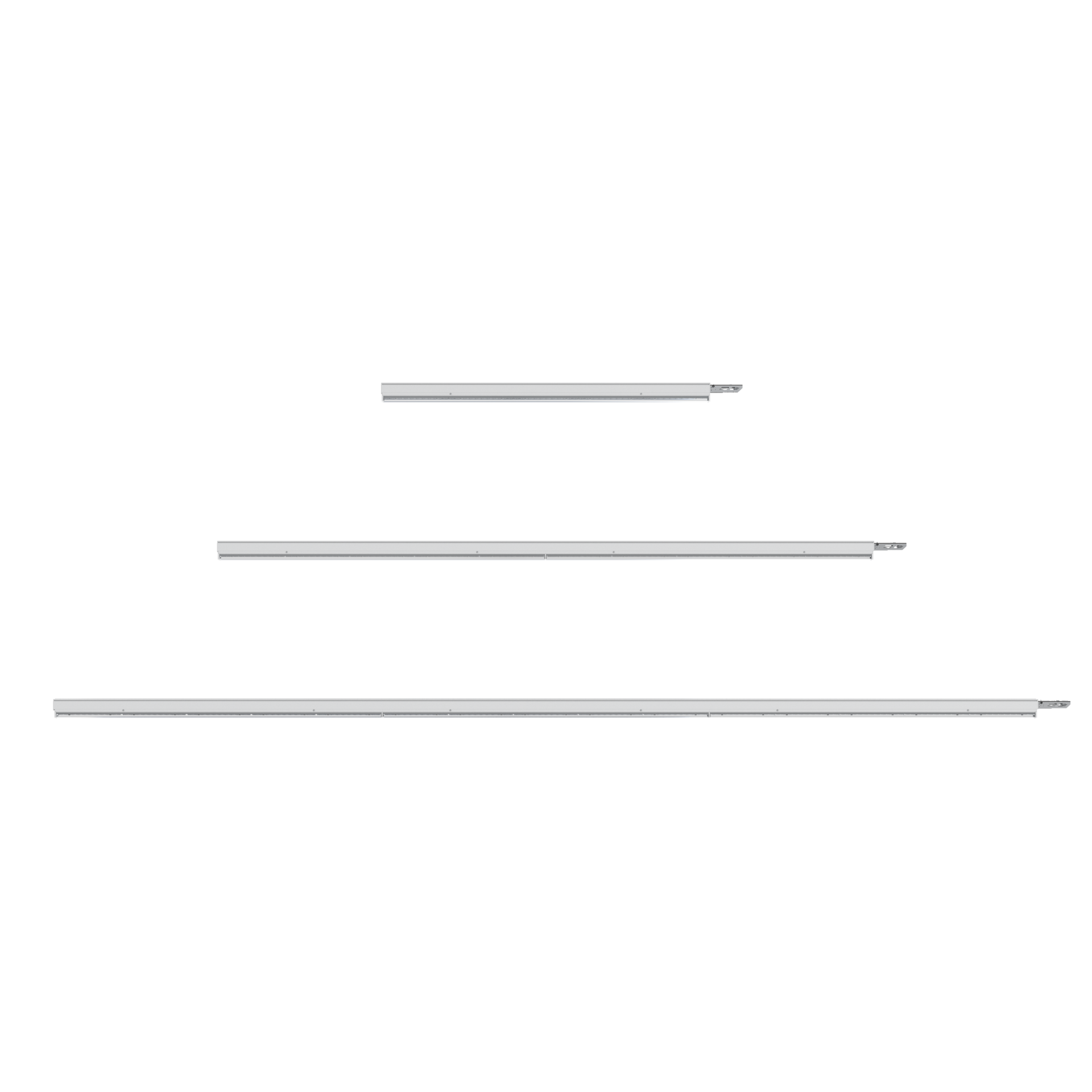

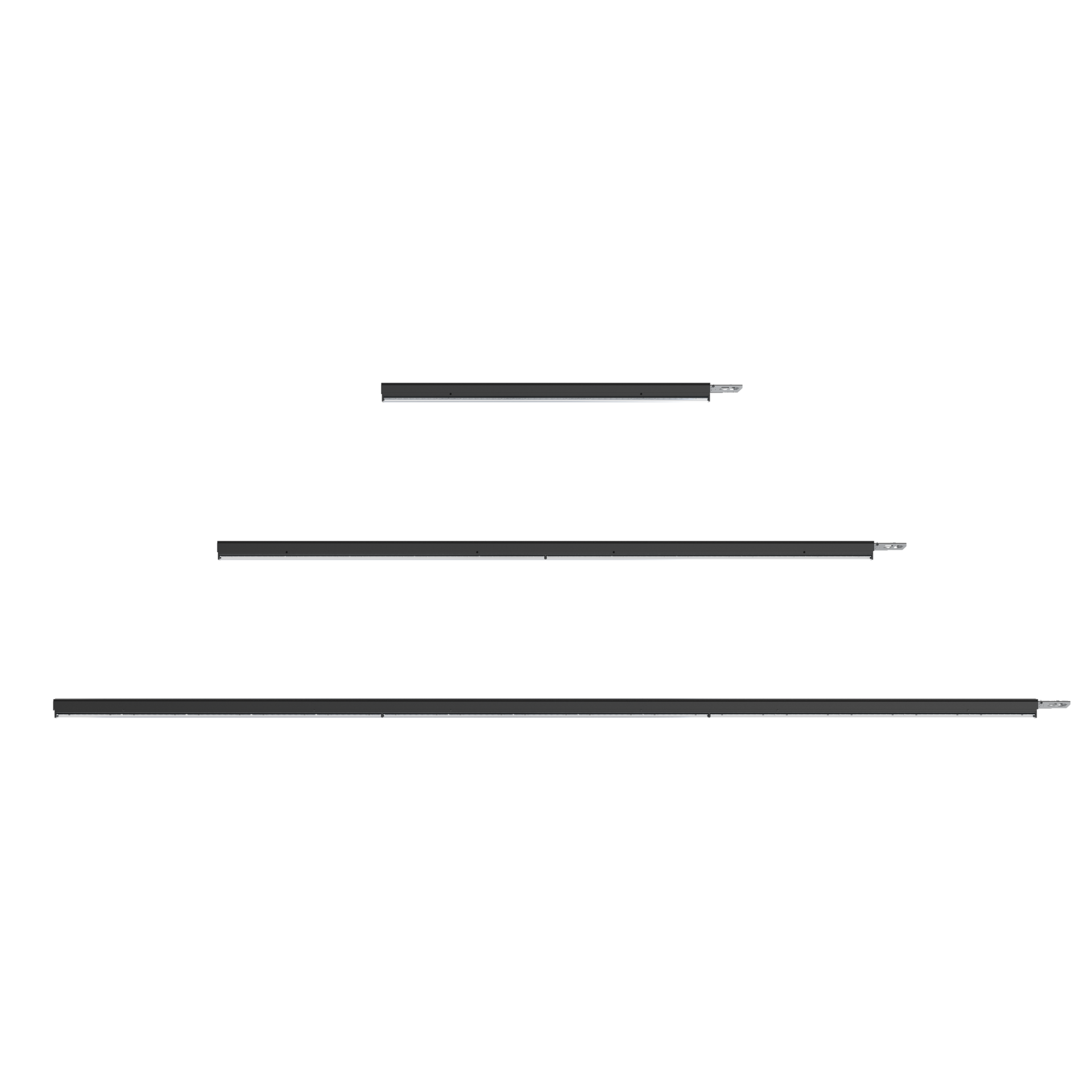

Abmessungen

Abmessungen [mm] LxWxH Markierung Anzahl pro Palette Nettogewicht [kg]
1450x70x45 ED dip-switch* 96 1.7
1450x70x45 DALI 96 1.9
2025x70x45 ED dip-switch* 96 2.4
2025x70x45 DALI 96 2.7
X

Verfügbare Varianten

Artikelnummer
Ausrüstung
DALI
ED dip-switch*
Lichtstrom - Leuchte [lm]
Leistung Leuchte [W]
Wirksamkeit [lm/W]
Strahlwinkel
120°
2xAS
30°
60°
90°
Lichtverteilung
Doppel asymmetrisch
symmetrisch
Filter löschen
Vergleich Artikelnummer Ausrüstung Strahlwinkel Lichtverteilung IK Leistung Leuchte [W] Lichtstrom - Leuchte [lm] Wirksamkeit [lm/W] Farbtemperatur [K] CRI/Ra Umgebungstemperatur [°C]
080241.3L01.110 DALI 30° symmetrisch IK08 75 12700 169 4000 80 -20 ... +40
080241.3L01.120 DALI 60° symmetrisch IK08 75 12600 168 4000 80 -20 ... +40
080241.3L01.130 DALI 90° symmetrisch IK08 75 12500 167 4000 80 -20 ... +40
080241.3L01.140 DALI 120° symmetrisch IK08 75 12700 169 4000 80 -20 ... +40
080241.3L01.160 DALI 2xAS Doppel asymmetrisch IK08 75 12700 169 4000 80 -20 ... +40
080241.3L02.410 DALI 30° symmetrisch IK08 116 19300 166 4000 80 -20 ... +40
080241.3L02.420 DALI 60° symmetrisch IK08 116 19100 165 4000 80 -20 ... +40
080241.3L02.430 DALI 90° symmetrisch IK08 116 19300 166 4000 80 -20 ... +40
080241.3L02.440 DALI 120° symmetrisch IK08 116 19100 165 4000 80 -20 ... +40
080241.3L02.460 DALI 2xAS Doppel asymmetrisch IK08 116 19000 164 4000 80 -20 ... +40
Vergleich hervorgehoben
Gezeigt 10 / 40
Alle anzeigen
* Siehe Installationsanleitung/Diagramm für Details.
Lichtstrom-Toleranz +/- 10%.
Leistungs-Toleranz +/- 5%.
Lichtstrom, Beleuchtungsstärke und Effizienz wurden nach EN ISO 17025:2005 für die Normenreihe EN13032 und nach LM-79 Norm geprüft.
Aktuelle Produktinformationen und Allgemeine Garantiebedingungen verfügbar auf unserer Website www.luglightfactory.de
Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
Die Parameter im Datenblatt sind für Ta=25°C angegeben.
Farbtemperatur-Toleranz +/- 5%.
Materialien herunterladen
Wählen Sie die für Sie interessanten Materialien aus und laden Sie sie herunter
Zum Herunterladen
Datenblatt
Erklärungen und Bescheinigungen
Photometrie datei
Installationsanleitung
Download markiert
PERSONALISIERUNG - UNSERE EINSTELLUNG NACH IHREM GESCHMACK
Eine Leuchte ist nach dem Journal of Standards eine Einrichtung, die zur Verteilung, Filterung und Umwandlung der Lichtleistung einer oder mehrerer Lichtquellen dient und die sich im Stromnetz befindet
custom
Personalisierung
Maßgeschneidert - Lassen Sie uns gemeinsam ein Projekt entwickeln
Eine Leuchte ist nach dem Journal of Standards eine Einrichtung, die zur Verteilung, Filterung und Umwandlung der Lichtleistung einer oder mehrerer Lichtquellen dient und die sich im Stromnetz befindet
bespoke
Bespoke
Zubehör
080241.0000.101
 weiß
080243.0000.101
 schwarz

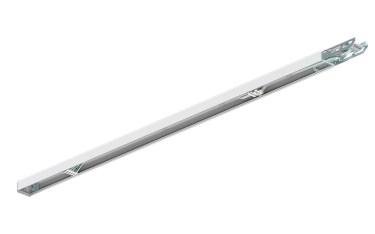

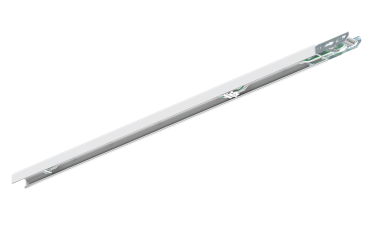

LUGTRACK SEAL tragende Schiene 1450 7x2,5mm² IP54
080241.0000.102
 weiß
080243.0000.102
 schwarz
LUGTRACK SEAL tragende Schiene 1450 11x2,5mm² IP54
080241.0000.401
 weiß
080243.0000.401
 schwarz
LUGTRACK SEAL tragende Schiene 2025 7x2,5mm² IP54
080241.0000.402
 weiß
080243.0000.402
 schwarz
LUGTRACK SEAL tragende Schiene 2025 11x2,5mm² IP54
080241.0000.201
 weiß
080243.0000.201
 schwarz
LUGTRACK SEAL tragende Schiene 2900 7x2,5mm² IP54
080241.0000.202
 weiß
080243.0000.202
 schwarz
LUGTRACK SEAL tragende Schiene 2900 11x2,5mm² IP54
080241.0000.501
 weiß
080243.0000.501
 schwarz
LUGTRACK SEAL tragende Schiene 4050 7x2,5mm² IP54
080241.0000.502
 weiß
080243.0000.502
 schwarz
LUGTRACK SEAL tragende Schiene 4050 11x2,5mm² IP54
080241.0000.301
 weiß
080243.0000.301
 schwarz
LUGTRACK SEAL tragende Schiene 4350 7x2,5mm² IP54
080241.0000.302
 weiß
080243.0000.302
 schwarz
LUGTRACK SEAL tragende Schiene 4350 11x2,5mm² IP54
080241.0000.601
 weiß
080243.0000.601
 schwarz
LUGTRACK SEAL Anfangsschiene 1450 7x2,5mm² IP54
080241.0000.602
 weiß
080243.0000.602
 schwarz
LUGTRACK SEAL Anfangsschiene 1450 11x2,5mm² IP54
080241.0000.701
 weiß
080243.0000.701
 schwarz

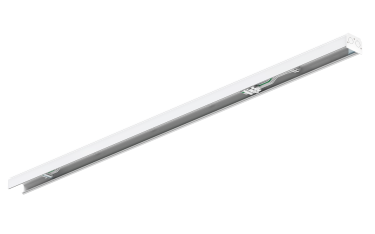

LUGTRACK SEAL Endschiene 1450 7x2,5mm² IP54
080241.0000.702
 weiß
080243.0000.702
 schwarz
LUGTRACK SEAL Endschiene 1450 11x2,5mm² IP54
150111.01598
 weiß
150113.01599
 schwarz
LUGTRACK SEAL Abdeckung 1450 IP54
150111.01600
 weiß
150113.01601
 schwarz
LUGTRACK SEAL Abdeckung 1450 IP54 mit Bewegungssensor
150111.01602
 weiß
150113.01603
 schwarz
LUGTRACK SEAL Abdeckung 2025 IP54
150111.01604
 weiß
150113.01605
 schwarz
LUGTRACK SEAL Abdeckung 2025 IP54 mit Bewegungssensor
150110.01606

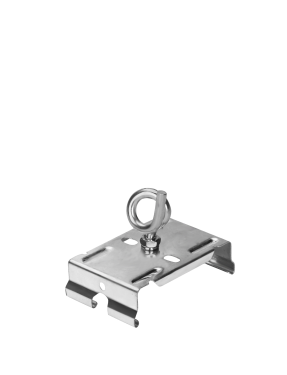

LUGTRACK SEAL Montagehalter
150110.01608
LUGTRACK SEAL Montagehalter LU02-N
150110.01607
LUGTRACK SEAL Montagehalter LU01-C
150110.01609
LUGTRACK SEAL Montagehalter LU01-D
