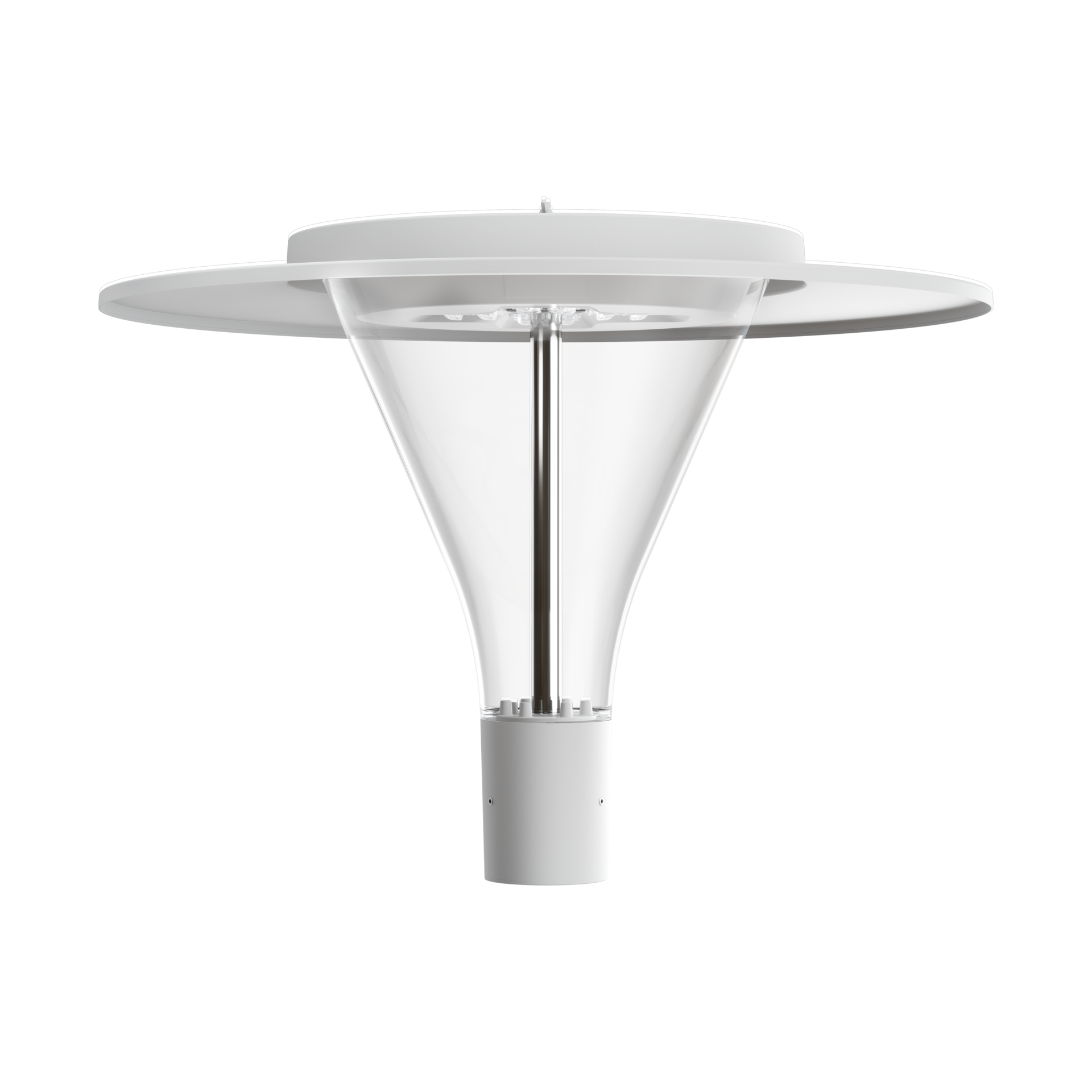

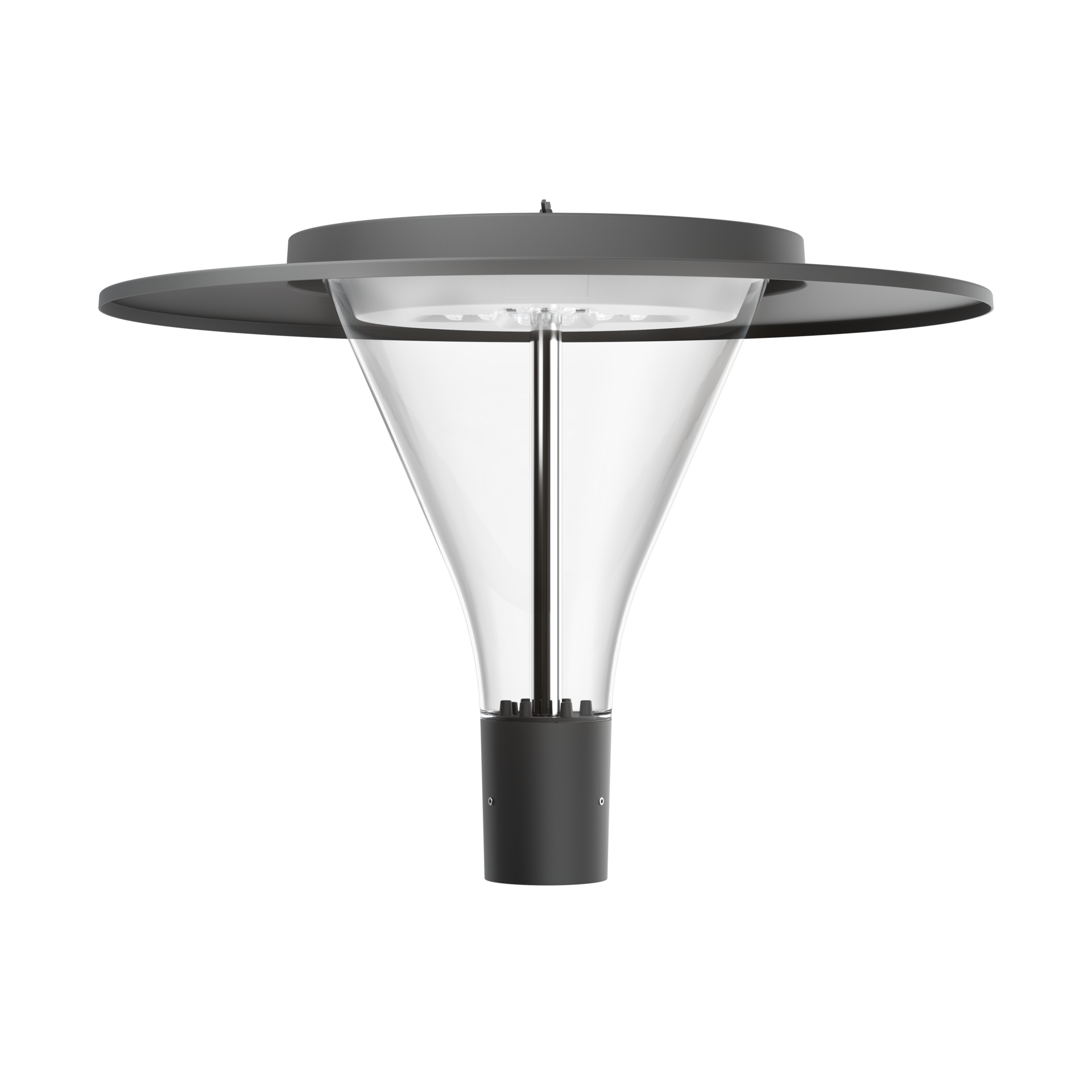

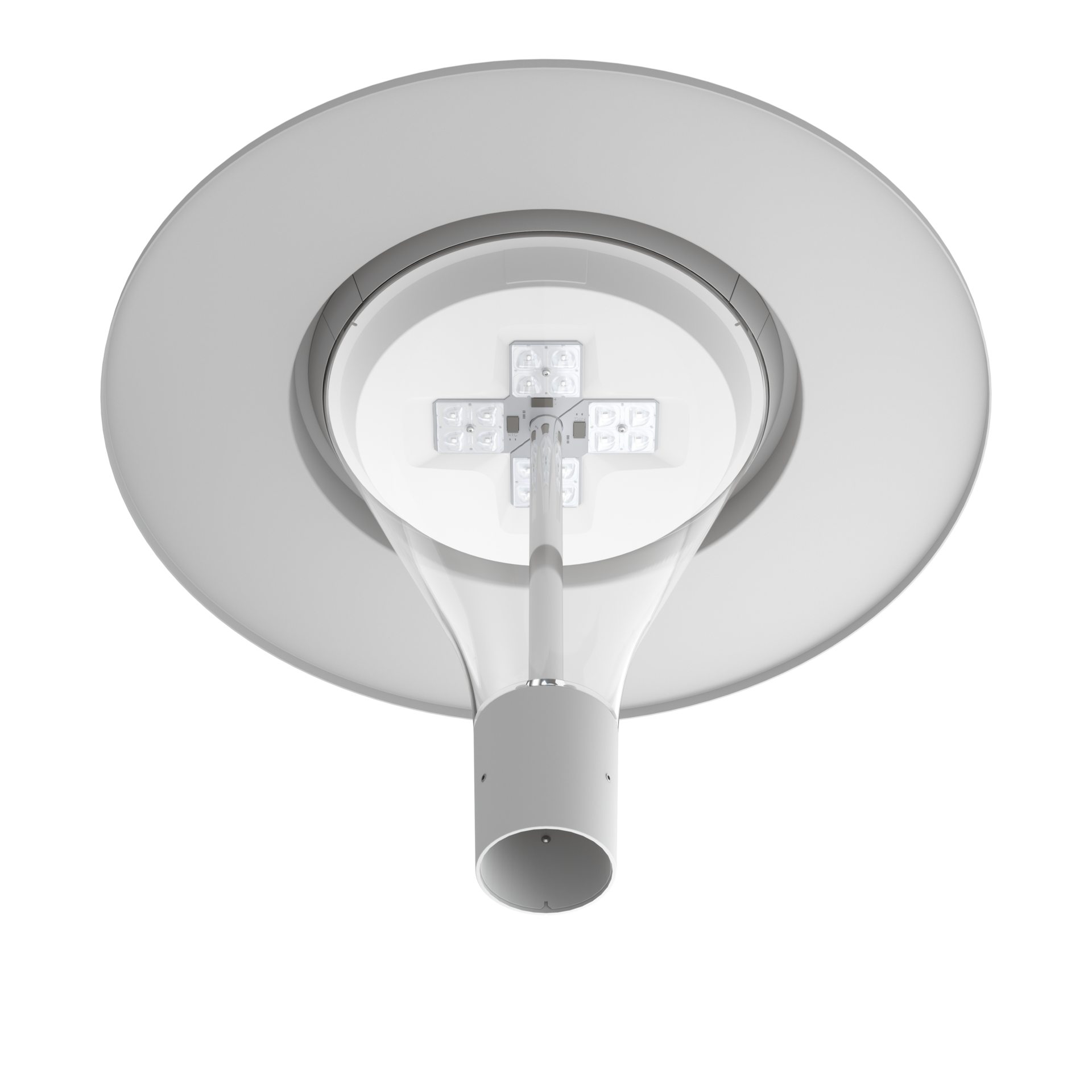

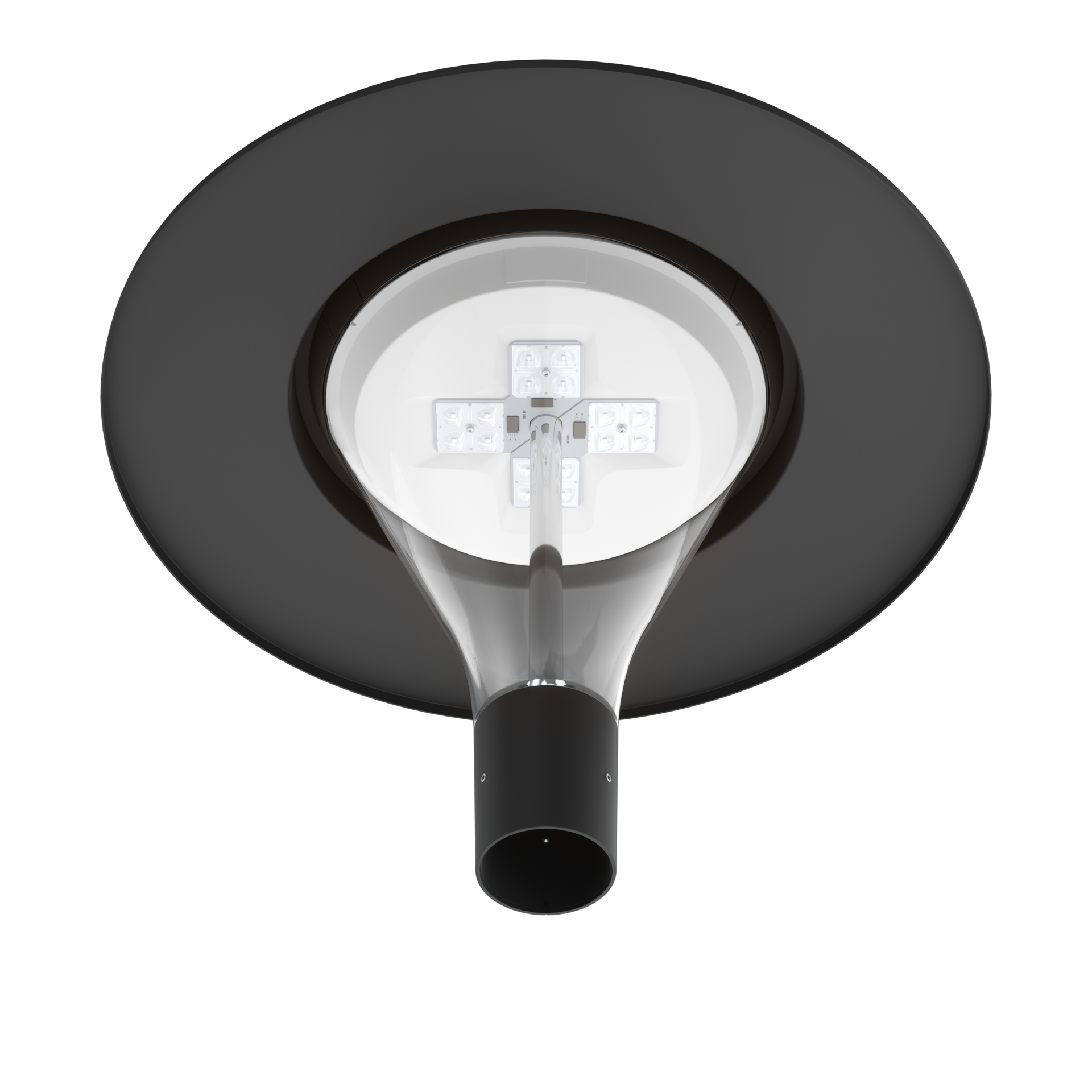

AVENIDA LENS LED
Modern Hat Version

Andere verfügbare Parameter Varianten ansehen

AVENIDA LENS LED
Modern Hat Version

Parkleuchte in moderner Form für LED-Lichtquellen.

Steuerung der Beleuchtungsintensität

Modernes Design

Zuverlässig

Hohe Effizienz bis 164 lm/W

Einsatzbereich

Avenues, Gehwege, Park, Promenade, Radwege, Siedlungsstraßen, Spielplätze , Wohnsiedlung, öffentliche Grünfläche

Optional verfügbar

10kV Überspannungsschutz, CLO, Dämmerungssensor, NEMA-Stecker, NTC, Verlängerung der Garantie auf 10 Jahre, ZHAGA-Stecker

Bereich des Lichtstroms

860 - 7700 [lm]

Variable Farbtemperatur

2200 - 4000 [K]

Mechanische Daten

Montage

auf den Pfosten ø48-76mm, mithilfe der Halterung (im Lieferumfang enthalten)

Farbe der Leuchte

grafit, grau

Umgebungstemperatur [°C]

-40 ... +45, -40 ... +50, -40 ... +55

RAL

7035

Gehäuse

Aluminiumdruckguß

Windangriffsfläche

0,088 m²

Art

Modern hat - O18, O19, O20, O21 Optik, Modern hat - O22, O23, O24, O25 Optik, Modern hat - O28, O29, O30, O31 Optik

Elektrische Daten

Strom

220-240V 50/60Hz

Lichtquelle

Leistung Leuchte [W]

6.8 - 54

Ausgangsstrom [mA]

250, 350, 500, 700, 1050, 200-700

Ausrüstung

DALI, ED

Leuchtmittel

LED

Maximale Anzahl der Leuchten im Stromkreis mit einer 10A-Sicherung (B)

6 - 30

Maximale Anzahl der Leuchten im Stromkreis mit einer 16A-Sicherung (B)

10 - 48

Maximale Anzahl der Leuchten im Stromkreis mit einer 25A-Sicherung (B)

16 - 46

Optische Daten

Lichtverteilung

symmetrisch-elliptisch, Rundstrahl

Beleuchtungsart

direkt

Optik

O18 - für Fußgängerzonen, O19 - für Erholungsgebiete, O20 - für Parks und Parkplätze, O21 - für Radwege, O22 - für Fußgängerzonen, O23 - für Erholungsgebiete, O24 - für Parks und Parkplätze, O25 - für Radwege, O28 - für Fußgängerzonen, O29 - für Erholungsgebiete, O30 - für Parks und Parkplätze, O31 - für Radwege

Abdeckung

Polycarbonat

Farbtemperatur [K]

2200, 2700, 3000, 4000

CRI/Ra

70, >70

MacAdams Schritte

ULOR / DLOR

2,4 / 97,6, 2,6 / 97,4, 3,1 / 96,9

Lichtstrom - Leuchte [lm]

860 - 7700

Wirksamkeit [lm/W]

119 - 164

Photobiologische Risikogruppe

RG0, RG1

SVM

≤0,4

PstLM

≤1

Anzahl der LEDs

Allgemeine Angaben

Zusatzinformationen

photobiologische Risikogruppe RG0; die Leuchte ist mit einem Kabel ausgestattet, das nicht der UV-Strahlung ausgesetzt werden darf

Weitere Hinweise

der Mast gehört nicht zur Leuchte

Lebensdauer L90B10

100 000 h

Garantie

5 Jahre

Abmessungen

Abmessungen [mm] LxH	Montagemaße [mm] ØS	Anzahl pro Palette	Menge in Paket	Nettogewicht [kg]
665x486	76	12	1	6.1

Artikelnummer	Optik	Ausrüstung	Leistung Leuchte [W]	Lichtstrom - Leuchte [lm]	Wirksamkeit [lm/W]	Farbtemperatur [K]	CRI/Ra	Farbe der Leuchte	Umgebungstemperatur [°C]
130272.3L012.011.846	O18 - für Fußgängerzonen	DALI	18	2350	131	3000	>70	grau	-40 ... +55
130272.3L012.021.846	O19 - für Erholungsgebiete	DALI	18	2300	128	3000	>70	grau	-40 ... +55
130272.3L012.031.846	O20 - für Parks und Parkplätze	DALI	18	2400	133	3000	>70	grau	-40 ... +55
130272.3L012.041.846	O21 - für Radwege	DALI	18	2350	131	3000	>70	grau	-40 ... +55
130272.3L022.011.846	O18 - für Fußgängerzonen	DALI	18	2550	142	4000	>70	grau	-40 ... +55
130272.3L022.021.846	O19 - für Erholungsgebiete	DALI	18	2500	139	4000	>70	grau	-40 ... +55
130272.3L022.031.846	O20 - für Parks und Parkplätze	DALI	18	2650	147	4000	>70	grau	-40 ... +55
130272.3L022.041.846	O21 - für Radwege	DALI	18	2550	142	4000	>70	grau	-40 ... +55
130272.3L042.011.846	O18 - für Fußgängerzonen	DALI	25	3250	130	3000	>70	grau	-40 ... +55
130272.3L042.021.846	O19 - für Erholungsgebiete	DALI	25	3200	128	3000	>70	grau	-40 ... +55

Lichtstrom-Toleranz +/- 10%.
Leistungs-Toleranz +/- 5%.
Bitte beachten Sie, dass die Standardleuchte nicht für den Einsatz in einer Umgebung mit hohem Salzgehalt vorgesehen ist. Wenn es erforderlich ist, die Leuchte für den Einsatz in einer solchen Umgebung anzupassen, wenden Sie sich bitte an unsere Verkaufsabteilung, um die Möglichkeit einer zusätzlichen Schutzbeschichtung zu bestätigen.
Aktuelle Produktinformationen und Allgemeine Garantiebedingungen verfügbar auf unserer Website www.luglightfactory.de
Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
Die Parameter im Datenblatt sind für Ta=25°C angegeben.
Die Betriebstemperaturbereiche gelten nur für Leuchten, die im Außenbereich eingesetzt werden.
Farbtemperatur-Toleranz +/- 5%.
