AVENIDA HERITAGE LENS LED
P-Version

Stilisierte Parkleuchte, die auf der Architektur der AVENIDA LED-Leuchten basiert und sich in ihrem Charakter auf klassische dekorative Leuchten bezieht.

Modernes Design

Zuverlässig

Hohe Effizienz bis 164 lm/W

Einsatzbereich

Avenues, Bahnhöfe, Fassaden, Gehwege, Park, Promenade, Siedlungsstraßen, Straßen, Wohnsiedlung, öffentliche Grünfläche

Optional verfügbar

10kV Überspannungsschutz, CLO, NEMA-Stecker, NTC, Verlängerung der Garantie auf 10 Jahre, ZHAGA-Stecker

Bereich des Lichtstroms

860 - 7700 [lm]

Variable Farbtemperatur

2200 - 4000 [K]

Mechanische Daten

Montage

auf den Pfosten ø60-76mm, mithilfe der Halterung (im Lieferumfang enthalten)

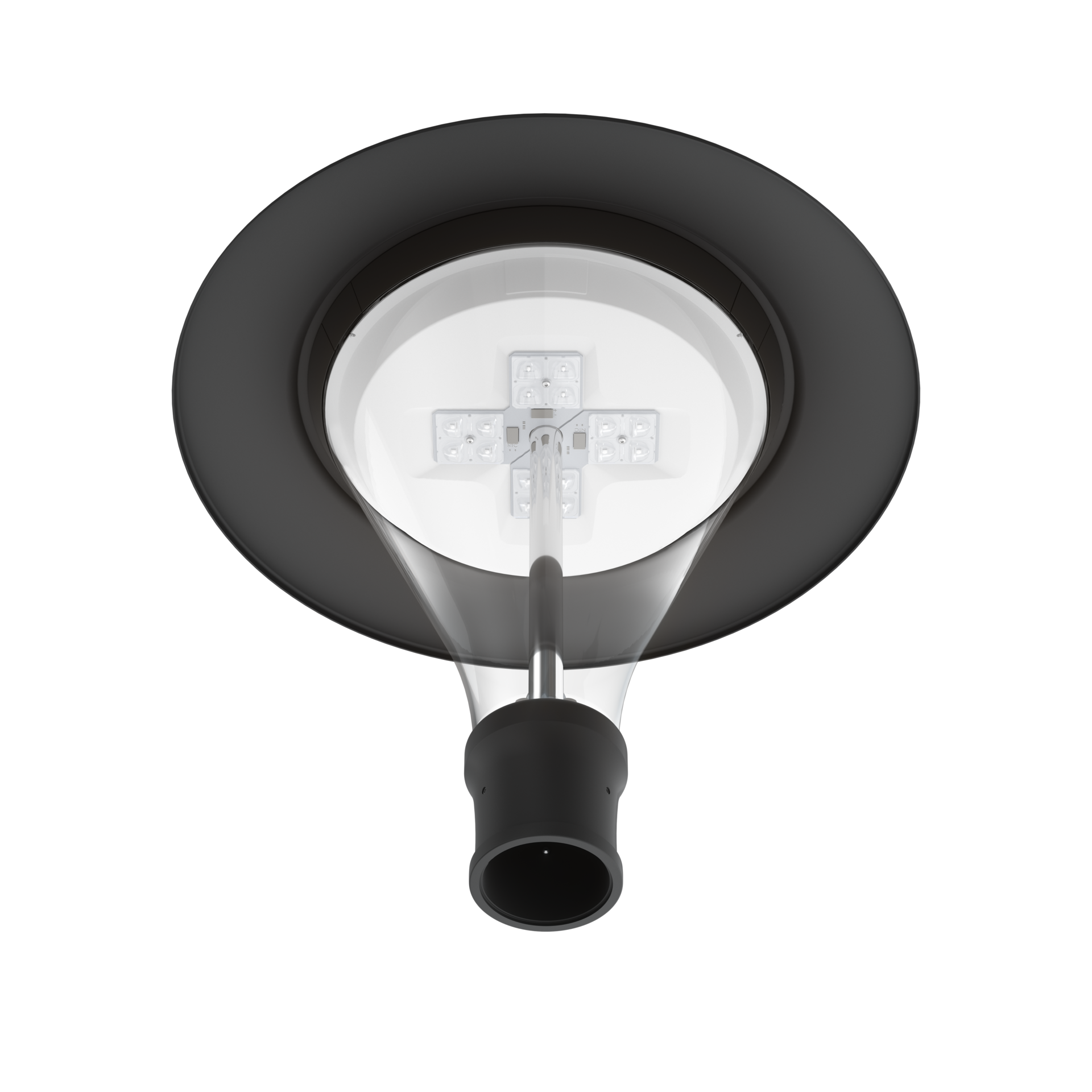

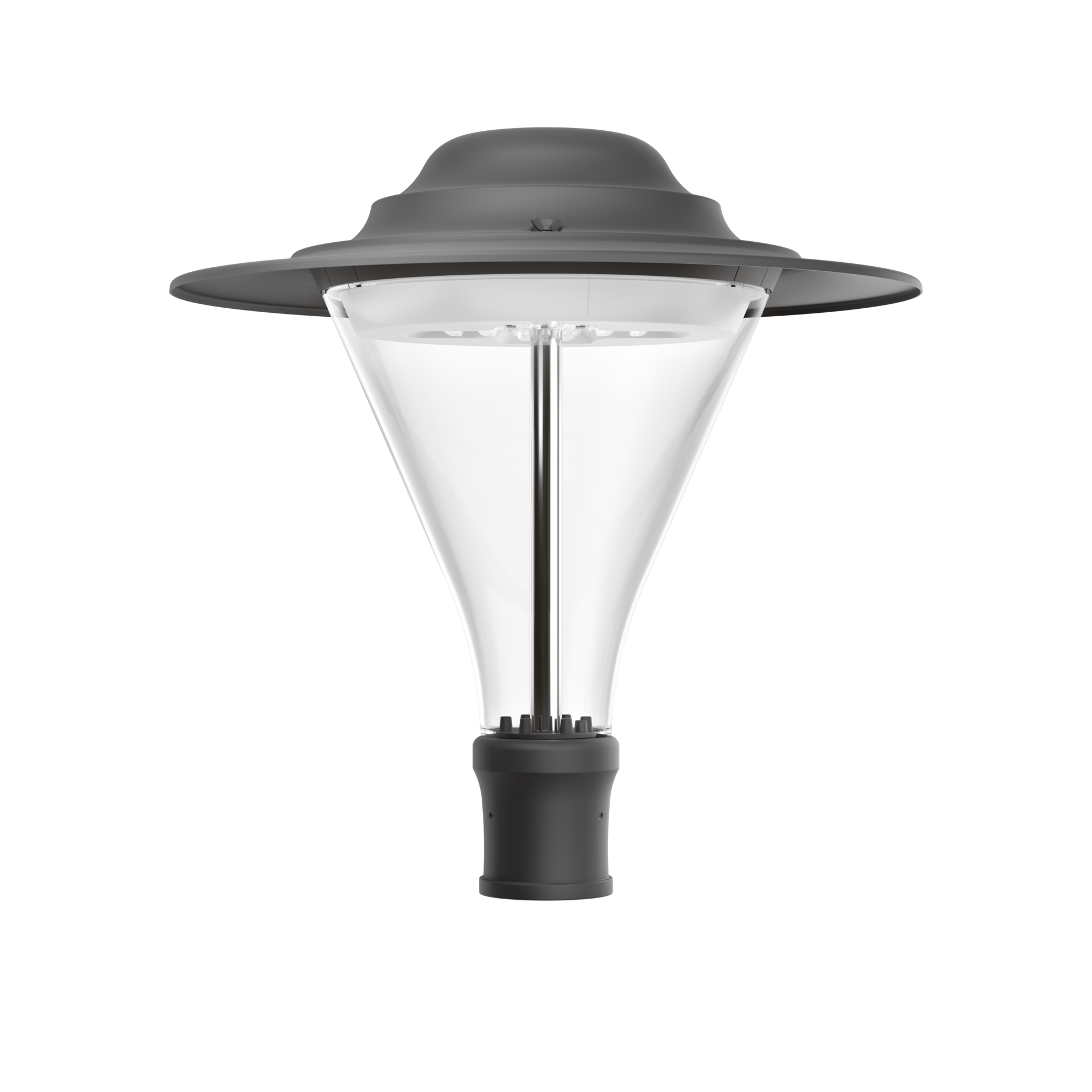

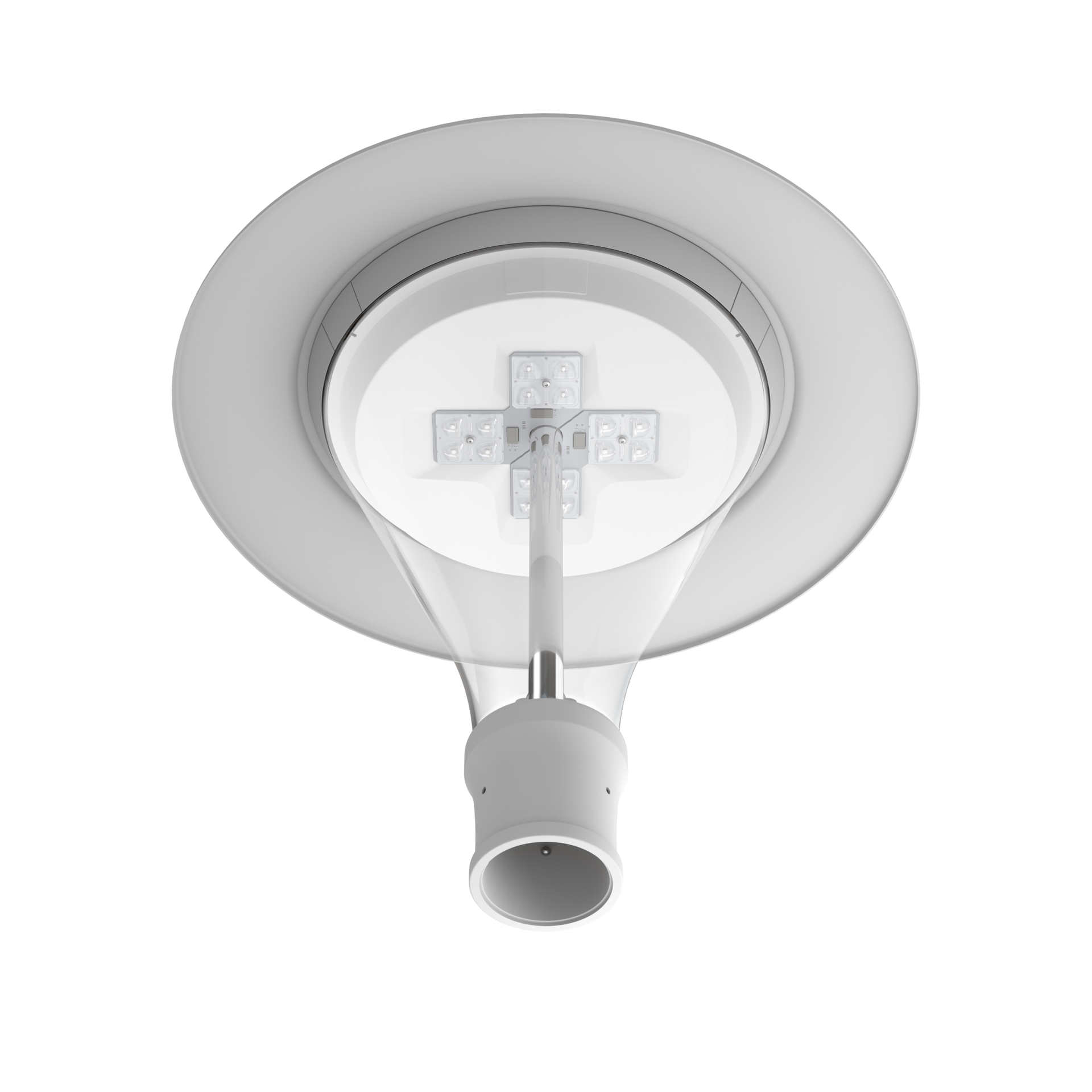

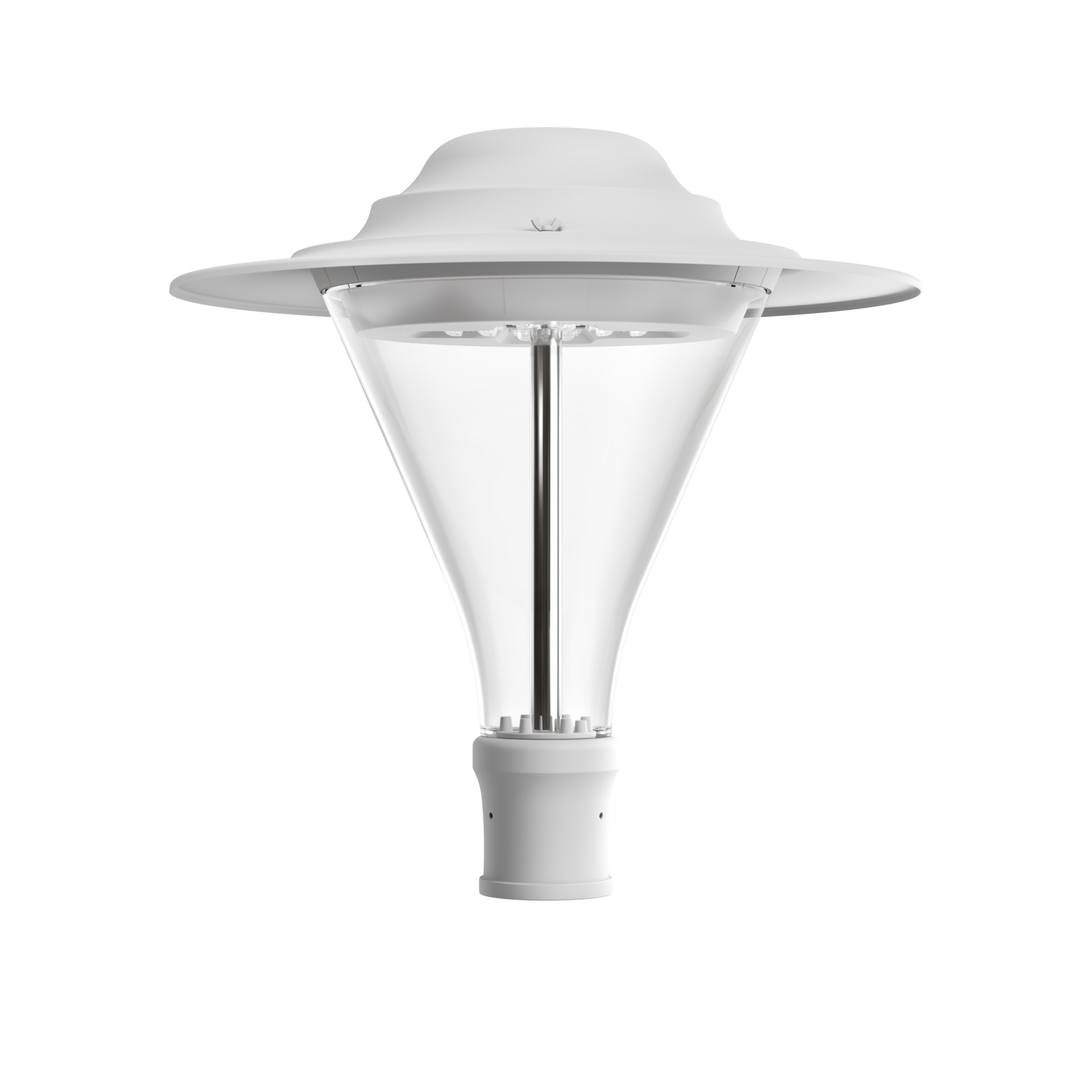

Farbe der Leuchte

grafit, grau

Umgebungstemperatur [°C]

-40 ... +45, -40 ... +50, -40 ... +55

RAL

7035

Gehäuse

Aluminiumdruckguß

Windangriffsfläche

0,111 m²

Art

AVENIDA HERITAGE LENS LED P - O18, O19, O20, O21 Optik, LED-Lebensdauer: (L90B10) 100 000, AVENIDA HERITAGE LENS LED P - O22, O23, O24, O25 Optik, LED-Lebensdauer: (L90B10) 100 000

Elektrische Daten

Strom

220-240V 50/60Hz

Lichtquelle

Leistung Leuchte [W]

6.8 - 54

Ausgangsstrom [mA]

250, 350, 500, 600, 700, 1050

Ausrüstung

DALI, ED

Leuchtmittel

LED

Maximale Anzahl der Leuchten im Stromkreis mit einer 10A-Sicherung (B)

6 - 30

Maximale Anzahl der Leuchten im Stromkreis mit einer 16A-Sicherung (B)

10 - 48

Maximale Anzahl der Leuchten im Stromkreis mit einer 25A-Sicherung (B)

16 - 46

Optische Daten

Lichtverteilung

symmetrisch-elliptisch

Beleuchtungsart

direkt

Optik

O18 - für Fußgängerzonen, O19 - für Erholungsgebiete, O20 - für Parks und Parkplätze, O21 - für Radwege, O22 - für Fußgängerzonen, O23 - für Erholungsgebiete, O24 - für Parks und Parkplätze, O25 - für Radwege, O28 - für Fußgängerzonen, O29 - für Erholungsgebiete, O30 - für Parks und Parkplätze, O31 - für Radwege

Abdeckung

Polycarbonat

Farbtemperatur [K]

2200, 2700, 3000, 4000

CRI/Ra

70, >70

MacAdams Schritte

ULOR / DLOR

1,8/98,2, 1,9/98,1, 1,9/98,2, 2,1/97,9, 2,1/98, 2,2/97,8, 2,2/97,9, 2,3/97,7, 2,4 / 97,6, 2,4/97,6, 2,4/97,7, 2,5/97,6, 2,6 / 97,4, 2,7/97,3, 2,8/97,2, 2,8/97,3, 2,9/97,1, 2/98, 2/98,1, 3,1 / 96,9, 3,1/97, 3,2/96,8, 3,3/96,8, 3,6/96,4, 3,6/96,5, 3,7/96,4, 3/97, 3/97,1

Lichtstrom - Leuchte [lm]

860 - 7700

Wirksamkeit [lm/W]

97 - 164

Photobiologische Risikogruppe

RG0, RG1

SVM

≤0,4

PstLM

≤1

Anzahl der LEDs

16, 32

Allgemeine Angaben

Zusatzinformationen

photobiologische Risikogruppe RG0; die Leuchte ist mit einem Kabel ausgestattet, das nicht der UV-Strahlung ausgesetzt werden darf

Weitere Hinweise

der Mast gehört nicht zur Leuchte

Lebensdauer L90B10

100 000 h

Garantie

5 Jahre

Abmessungen

Abmessungen [mm] LxH	Anzahl pro Palette	Menge in Paket	Nettogewicht [kg]
561x570	12	1	6.15

Artikelnummer	Ausrüstung	Optik	Leistung Leuchte [W]	Lichtstrom - Leuchte [lm]	Wirksamkeit [lm/W]	Farbtemperatur [K]	CRI/Ra	ULOR / DLOR	Umgebungstemperatur [°C]
130332.3L012.011	DALI	O18 - für Fußgängerzonen	18	2350	131	3000	>70	2,3/97,7	-40 ... +55
130332.3L012.021	DALI	O19 - für Erholungsgebiete	18	2300	128	3000	>70	1,8/98,2	-40 ... +55
130332.3L012.031	DALI	O20 - für Parks und Parkplätze	18	2400	133	3000	>70	3,2/96,8	-40 ... +55
130332.3L012.041	DALI	O21 - für Radwege	18	2300	128	3000	>70	1,8/98,2	-40 ... +55
130332.3L022.011	DALI	O18 - für Fußgängerzonen	18	2550	142	4000	>70	2,3/97,7	-40 ... +55
130332.3L022.021	DALI	O19 - für Erholungsgebiete	18	2500	139	4000	>70	1,8/98,2	-40 ... +55
130332.3L022.031	DALI	O20 - für Parks und Parkplätze	18	2650	147	4000	>70	3,2/96,8	-40 ... +55
130332.3L022.041	DALI	O21 - für Radwege	18	2500	139	4000	>70	1,8/98,2	-40 ... +55
130332.3L042.011	DALI	O18 - für Fußgängerzonen	25	3250	130	3000	>70	2,3/97,7	-40 ... +55
130332.3L042.021	DALI	O19 - für Erholungsgebiete	25	3200	128	3000	>70	1,9/98,1	-40 ... +55

Lichtstrom-Toleranz +/- 10%.
Leistungs-Toleranz +/- 5%.
Bitte beachten Sie, dass die Standardleuchte nicht für den Einsatz in einer Umgebung mit hohem Salzgehalt vorgesehen ist. Wenn es erforderlich ist, die Leuchte für den Einsatz in einer solchen Umgebung anzupassen, wenden Sie sich bitte an unsere Verkaufsabteilung, um die Möglichkeit einer zusätzlichen Schutzbeschichtung zu bestätigen.
Aktuelle Produktinformationen und Allgemeine Garantiebedingungen verfügbar auf unserer Website www.luglightfactory.de
Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
Die Parameter im Datenblatt sind für Ta=25°C angegeben.
Die Betriebstemperaturbereiche gelten nur für Leuchten, die im Außenbereich eingesetzt werden.
Farbtemperatur-Toleranz +/- 5%.
