SAVA
L-Version

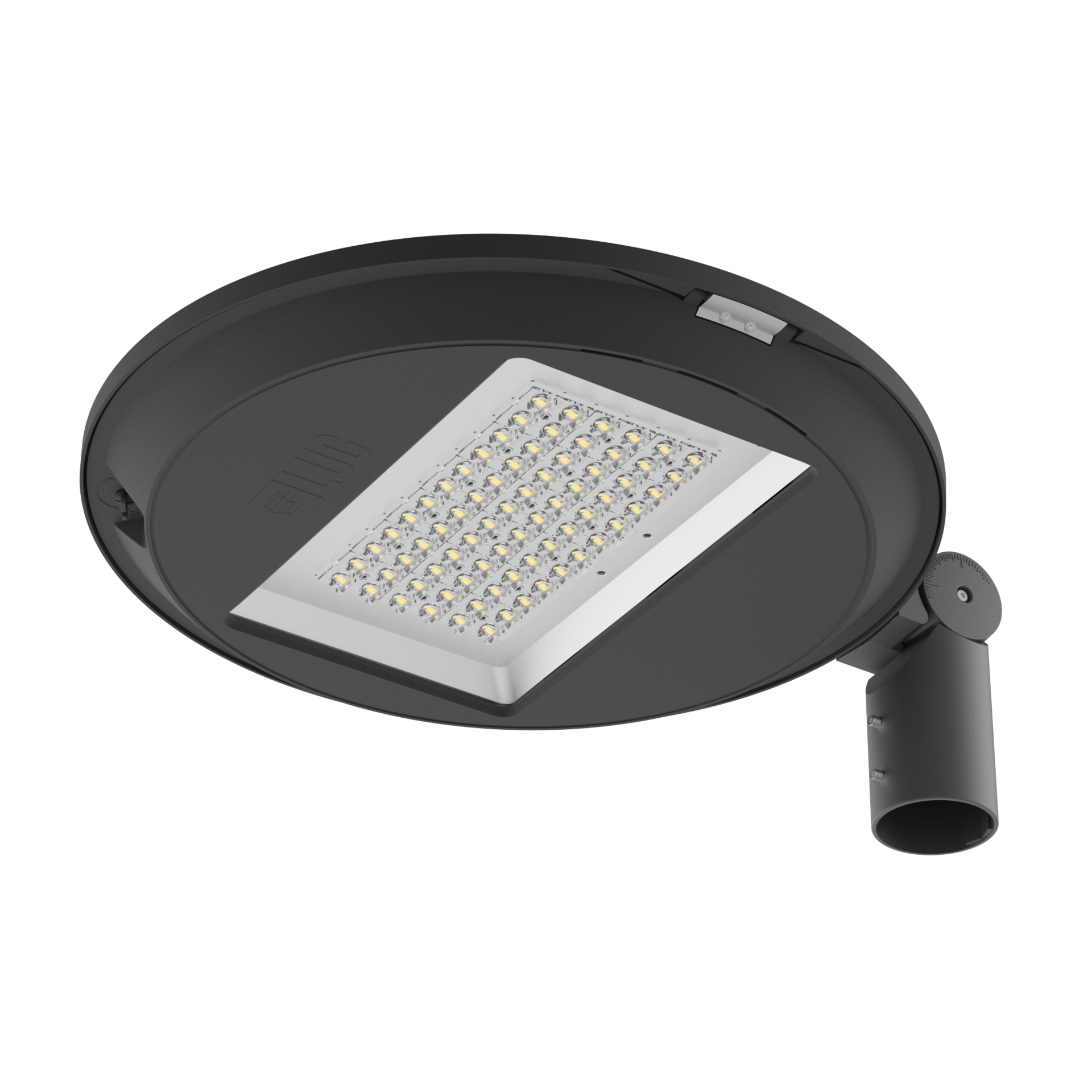

Modulare Straßenleuchte in zwei Gehäusegrößen mit erhöhter Wartungsfreundlichkeit, die einen werkzeuglosen Austausch des Lichtmoduls und des Netzteils ermöglicht. Konzipiert für die professionelle Beleuchtung verschiedener städtischer Anwendungsbereiche.

Steuerung der Beleuchtungsintensität

Modernes Design

Zuverlässig

Hohe Effizienz bis 190 lm/W

Einsatzbereich

Avenues, Bahnhöfe, Gemeindestraßen, Parkplätze, Promenade, Siedlungsstraßen, Spielplätze , Stadtstraßen, Straßen, die Geländebeleuchtung, öffentliche Grünfläche

Optional verfügbar

Ausführung mit erhöhter Korrosionsbeständigkeit nach Klasse C5, CLO, DIM 1..10V, Dämmerungssensor, NEMA-Stecker, NTC, Verlängerung der Garantie auf 10 Jahre, ZHAGA-Stecker

Bereich des Lichtstroms

1150 - 25000 [lm]

Variable Farbtemperatur

2200 - 4000 [K]

Mechanische Daten

Montage

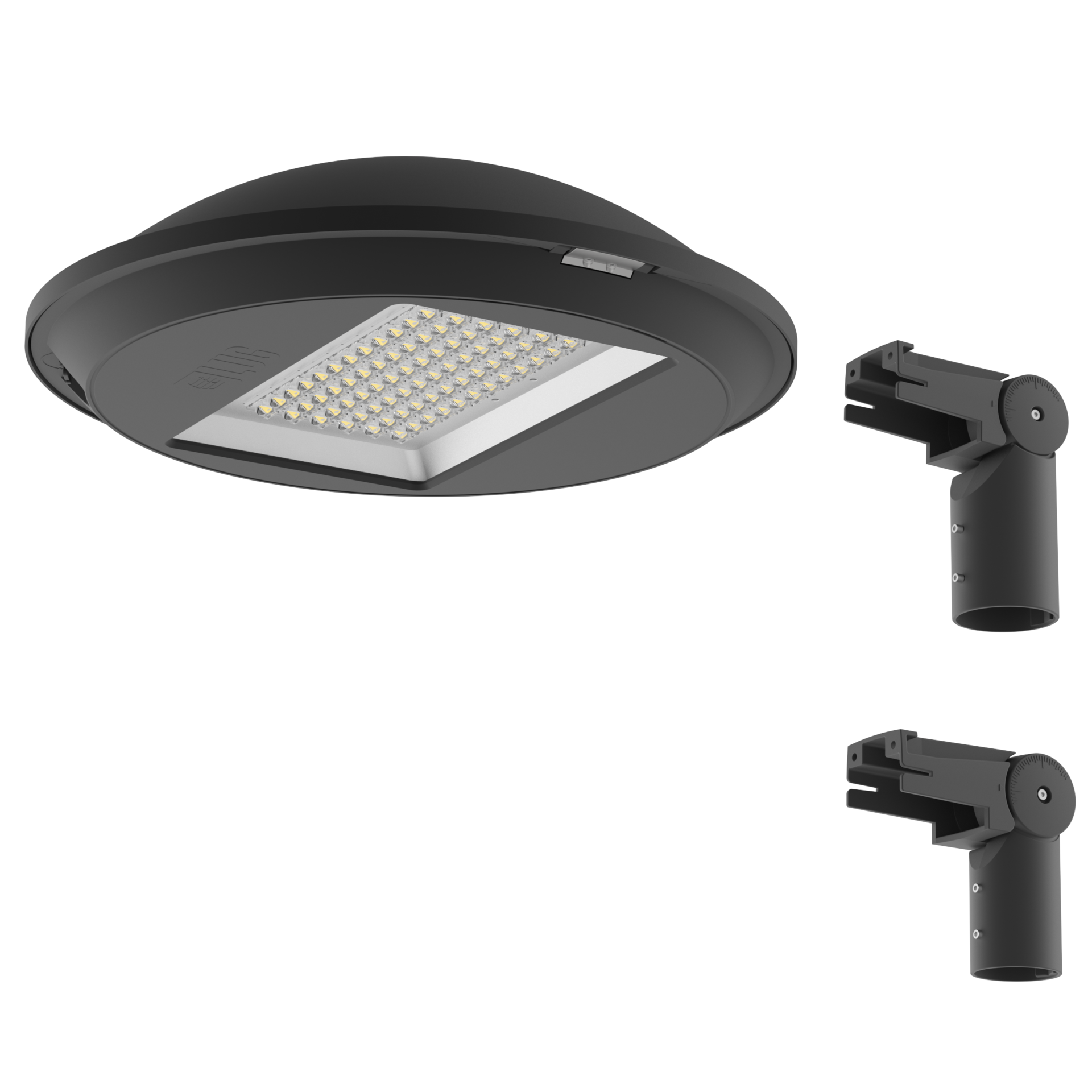

auf den Pfosten ø48-76mm, auf den Ausleger ø48-76mm, mithilfe der Halterungen (separat zu bestellen)

Farbe der Leuchte

grafit

Umgebungstemperatur [°C]

-40 ... +45, -40 ... +50, -40 ... +55

Gehäuse

Aluminiumdruckguß

Windangriffsfläche

0.080 m²

Art

L-Version - O1, O2, O3, O4, O5, O6, O7 Optik, L-Version - O8, O9, O10, O11, O12, O13, O14, O15, O16, O17, O18, O19 Optik, L-Version - O98 Optik

Elektrische Daten

Elektrischer Anschluss

BJB Steckverbinder, max 2x2,5 mm² Kabelführung

Strom

220-240V 50/60Hz

Lichtquelle

Leistung Leuchte [W]

12 - 164

Ausgangsstrom [mA]

200, 300, 500, 700, 770

Ausrüstung

Leuchtmittel

LED

Maximale Anzahl der Leuchten im Stromkreis mit einer 10A-Sicherung (B)

5 - 18

Maximale Anzahl der Leuchten im Stromkreis mit einer 16A-Sicherung (B)

9 - 28

Maximale Anzahl der Leuchten im Stromkreis mit einer 25A-Sicherung (B)

14 - 44

Optische Daten

Beleuchtungsart

direkt

Optik

O1 - für Straßenbeleuchtung, O10 - für Straßenbeleuchtung, O11 - für Straßenbeleuchtung, O12 - für Straßenbeleuchtung, O13 - für Straßenbeleuchtung, O14 - für Straßenbeleuchtung, O15 - für Straßenbeleuchtung, O16 - für Straßenbeleuchtung, O17 - für Straßenbeleuchtung, O18 - für Straßenbeleuchtung, O19 - für Straßenbeleuchtung, O2 - für Straßenbeleuchtung, O3 - für Straßenbeleuchtung, O4 - für Straßenbeleuchtung, O5 - für Straßenbeleuchtung, O6 - für Straßenbeleuchtung, O7 - für Straßenbeleuchtung, O8 - für Straßenbeleuchtung, O9 - für Straßenbeleuchtung, O98 - für Straßenbeleuchtung

Abdeckung

Flachglasscheibe (aus thermisch gehärtetem Glas)

Farbtemperatur [K]

2200, 2700, 3000, 4000

CRI/Ra

MacAdams Schritte

ULOR / DLOR

0% / 100%

Lichtstrom - Leuchte [lm]

1150 - 25000

Wirksamkeit [lm/W]

96 - 190

Photobiologische Risikogruppe

RG0, RG1

SVM

≤0,4

PstLM

≤1

Anzahl der LEDs

16, 36, 48, 72, 96

DarkSky

Allgemeine Angaben

Zusätzliche Ausstattung

zusätzlicher Korrosionsschutz (Indexerweiterung: .985)

Zusatzinformationen

10kV Überspannungsschutz

Weitere Hinweise

Mast und Ausleger gehören nicht zur Leuchte; Montagewinkel als Zubehör, separat zu bestellen

Lebensdauer L90B10

100 000 h

Garantie

5 Jahre

Abmessungen

Abmessungen [mm] WxH	Anzahl pro Palette	Menge in Paket	Nettogewicht [kg]
619x184	18	1	12.6

Artikelnummer	Schutzklasse	Optik	Ausrüstung	Leistung Leuchte [W]	Lichtstrom - Leuchte [lm]	Wirksamkeit [lm/W]	Farbtemperatur [K]	CRI/Ra	Umgebungstemperatur [°C]	(DarkSky)
130715.5L012.010	II	O1 - für Straßenbeleuchtung	ED	74	10250	139	2200	70	-40 ... +50	ja
130715.5L012.020	II	O2 - für Straßenbeleuchtung	ED	74	10300	139	2200	70	-40 ... +50	ja
130715.5L012.030	II	O3 - für Straßenbeleuchtung	ED	74	10200	138	2200	70	-40 ... +50	ja
130715.5L012.040	II	O4 - für Straßenbeleuchtung	ED	74	9950	134	2200	70	-40 ... +50	ja
130715.5L012.050	II	O5 - für Straßenbeleuchtung	ED	74	10100	136	2200	70	-40 ... +50	ja
130715.5L012.060	II	O6 - für Straßenbeleuchtung	ED	74	10350	140	2200	70	-40 ... +50	ja
130715.5L012.070	II	O7 - für Straßenbeleuchtung	ED	74	10350	140	2200	70	-40 ... +50	ja
130715.5L022.010	II	O1 - für Straßenbeleuchtung	ED	74	11000	149	2700	70	-40 ... +50	ja
130715.5L022.020	II	O2 - für Straßenbeleuchtung	ED	74	11000	149	2700	70	-40 ... +50	ja
130715.5L022.030	II	O3 - für Straßenbeleuchtung	ED	74	10950	148	2700	70	-40 ... +50	ja

Bitte beachten Sie, dass die Standardleuchte nicht für den Einsatz in einer Umgebung mit erhöhter Korrosivitätskategorie vorgesehen ist. Die Verwendung der Leuchte für Arbeiten in einer Umgebung, für die zusätzlicher Korrosionsschutz erforderlich ist, erfordert die Verwendung eines Index mit der Erweiterung .985 (auf Anfrage).
Um die Leuchte in einer aggressiven Umgebung zu verwenden, beispielsweise mit einer erhöhten Konzentration von Schwefel, Salz oder anderen aggressiven Substanzen, ist eine Rücksprache mit der LUG-Abteilung für technische Vorbereitung der Produktion erforderlich.
Lichtstrom-Toleranz +/- 10%.
Leistungs-Toleranz +/- 5%.
Lichtstrom, Beleuchtungsstärke und Effizienz wurden nach EN ISO 17025:2005 für die Normenreihe EN13032 und nach LM-79 Norm geprüft.
Aktuelle Produktinformationen und Allgemeine Garantiebedingungen verfügbar auf unserer Website www.luglightfactory.de
Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
Die Parameter im Datenblatt sind für Ta=25°C angegeben.
Die Betriebstemperaturbereiche gelten nur für Leuchten, die im Außenbereich eingesetzt werden.
Farbtemperatur-Toleranz +/- 5%.
